High End Netzanalysator für lückenlose Power Quality Überwachung

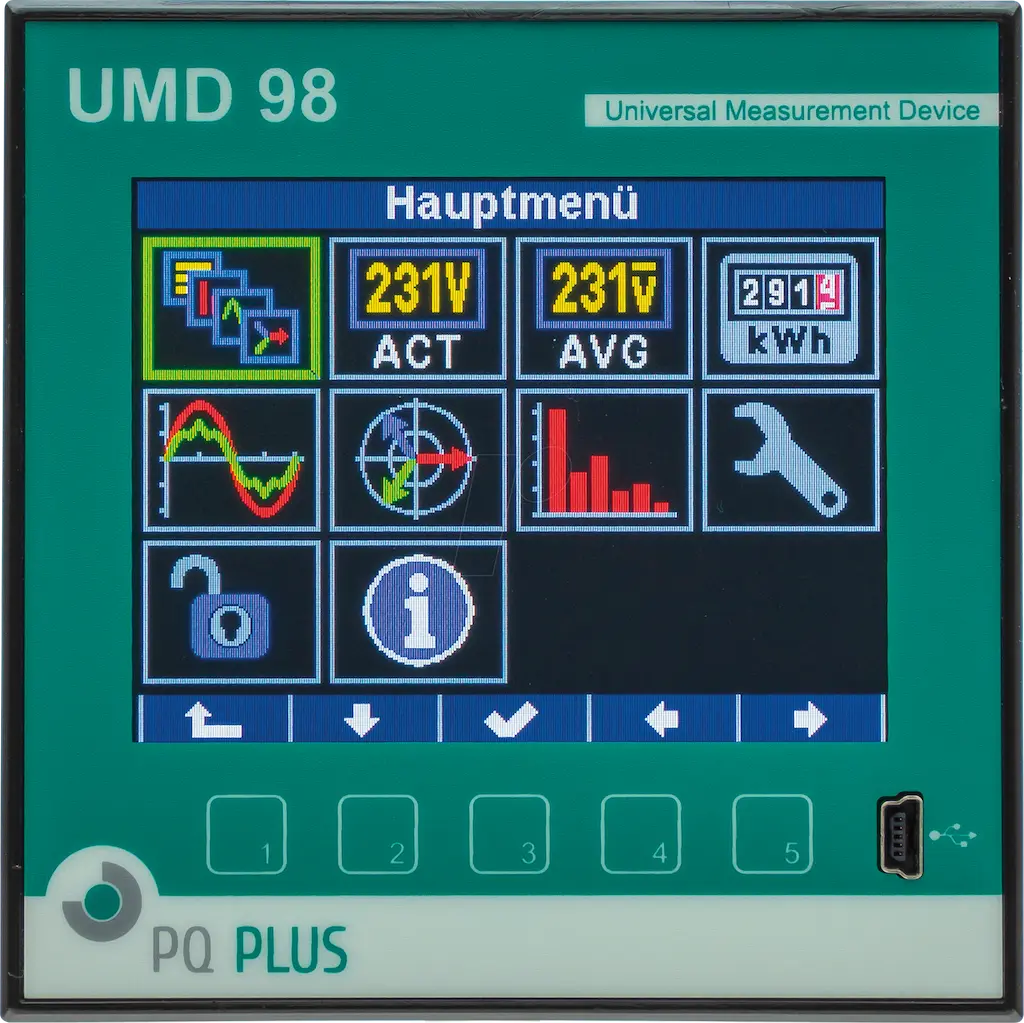

UMD 98 Universal Messgerät
Multifunktionales Messgerät für komplexe Energieverteilungen
Das UMD 98 markiert die Referenzklasse für stationäre Netzanalysatoren im Schalttafeleinbau. In Umgebungen mit hohen Anforderungen an die Power Quality bietet es durch seine vier Spannungs- und fünf Stromeingänge eine vollständige Überwachung inklusive Neutralleiter und Differenzstrom. Mit einer Abtastrate von 57,6 kHz und der Auswertung nach EN 50160 (Klasse S) liefert das UMD 98 die notwendige Datentiefe, um selbst kleinste Netzstörungen und Transienten sicher zu identifizieren und rechtssicher zu dokumentieren.
Wichtigste Merkmale
- Messung von über 500 elektrischen Parametern
- 5 Stromeingänge für umfassende Neutralleiterüberwachung
- Integrierte Webserver Technologie für schnellen Datenzugriff
- Große Speicherkapazität von 512 MB für Langzeitdaten
- Zertifizierte Genauigkeitsklasse 0,2s für Wirkenergie
- Echtzeitüberwachung von Spannungseinbrüchen und Transienten
- Unterstützung von Modbus MQTT und IEC 60870-5-104
- 2 Analogeingänge zur RCM Messung
Eigenschaften & Vorteile
- Maximale Anlagensicherheit durch Differenzstromüberwachung
- Reduktion von Betriebskosten durch Identifikation von Lastspitzen
- Zukunftssichere Investition dank modularer Erweiterbarkeit
- Einfache Integration in übergeordnete SCADA Systeme
- Automatisierte Alarmierung bei Grenzwertüberschreitungen
- Hohe Datenverfügbarkeit durch internen Flash Speicher
- Unterstützung bei der Zertifizierung nach ISO 50001
Weitere
Leistungsmerkmale
- Erfassung von Oberschwingungen bis zur 128. Harmonische
- Abtastrate von 57,6 kHz für hochauflösende Messwerte
- Integrierte Logikfunktionen für komplexe Schaltaufgaben
- 4 Spannungseingänge für Dreiphasensysteme plus N
- Digitale Ein- und Ausgänge zur Prozessinteraktion
- Uhrzeitsynchronisation via NTP für präzise Zeitstempel
- Visualisierung von Zeigerdiagrammen am Grafikdisplay
Technische Details
Messeingänge
3x Spannung, 4x Strom, 1x RCM, 1x Pt100
Genauigkeitsklasse
Klasse 0,1 (U/I), Klasse 0,2s (Wirkenergie)
Speicher
512 MB interner Flash Speicher
Oberschwingungen
Bis zur 128. Harmonischen
Schnittstellen
Ethernet RJ45, RS485, Front-USB
Weitere Informationen zum UMD 98 unter www.pq-plus.de/umd-98
Informationen zur Power Quality Analyse Software ENVIS unter www.pq-plus.de/envis
- Überwachung von Rechenzentren zur Sicherstellung der Verfügbarkeit
- Energiemanagement in der Automobilindustrie nach ISO 50001
- Monitoring von PV Parks und Eigenerzeugungsanlagen
- Einsatz in Krankenhäusern zur Netzqualitätsüberwachung
- Zustandskontrolle in der Halbleiterfertigung
- Überwachung von Ortsnetzstationen

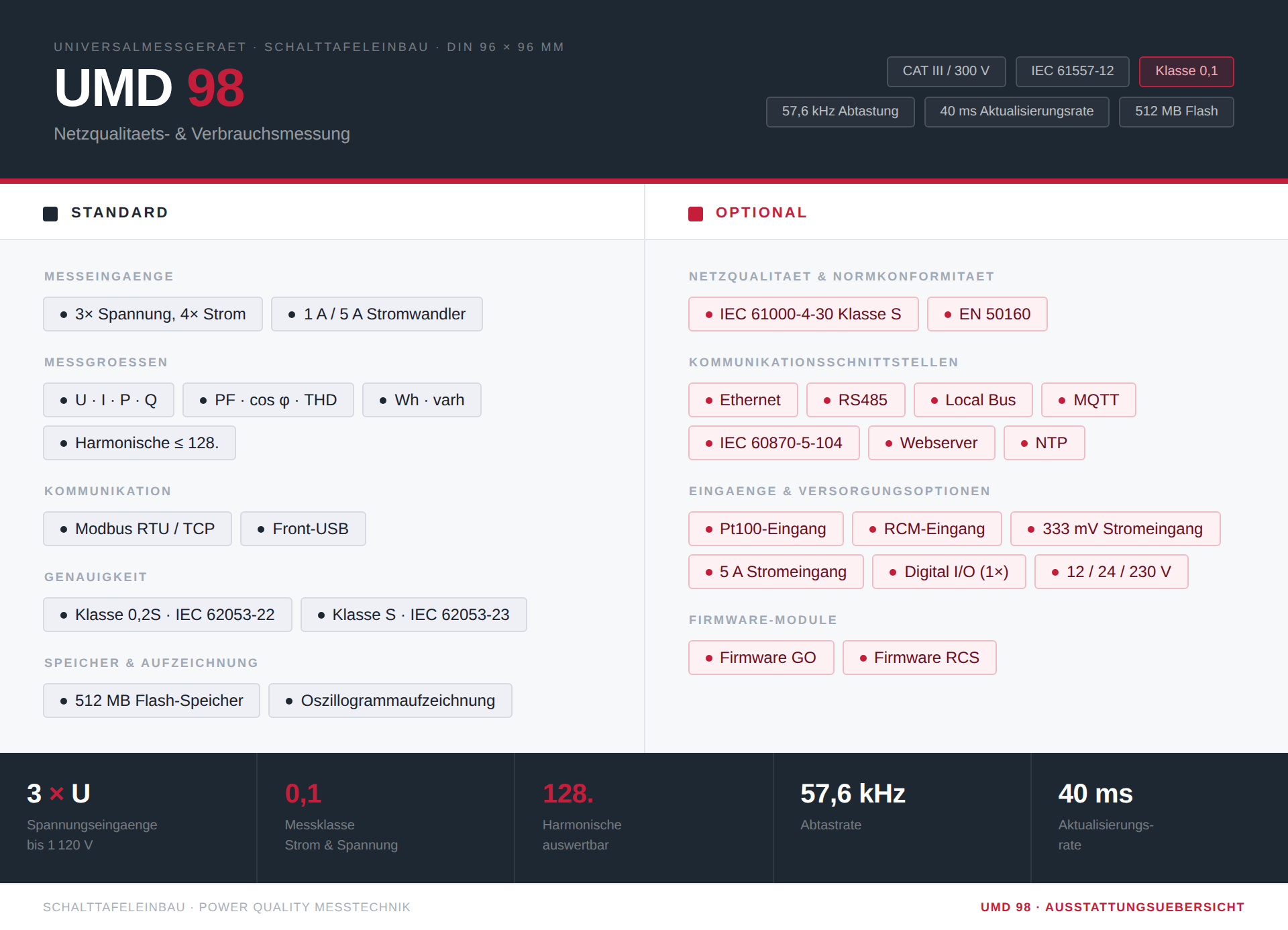

Ausstattungsmerkmale UMD 98 Universalmessgerät
Sicherheit und Effizienz im Fokus
UMD 98: Das Herzstück Ihres Energiemanagements
Die Kombination aus hochpräziser Energiemessung und integrierter RCM-Überwachung macht das UMD 98 einzigartig. Es ermöglicht die frühzeitige Detektion von Isolationsfehlern, ohne den Betrieb zu unterbrechen, und sichert so die maximale Verfügbarkeit Ihrer industriellen Anlagen.
Datentiefe
Die lückenlose Aufzeichnung von Wellenformen erlaubt eine detaillierte Ursachenanalyse bei Netzstörungen.
Vernetzung
Dank integriertem Webserver und Modbus Master Funktion lassen sich Slavedaten einfach mappen und anzeigen.
ISO Konformität
Das UMD 98 liefert alle erforderlichen Daten für die Berichterstellung nach EN 50160 und ISO 50001.
