Einfache Nachrüstung in Industrieanlagen durch DACT Wandlertechnik

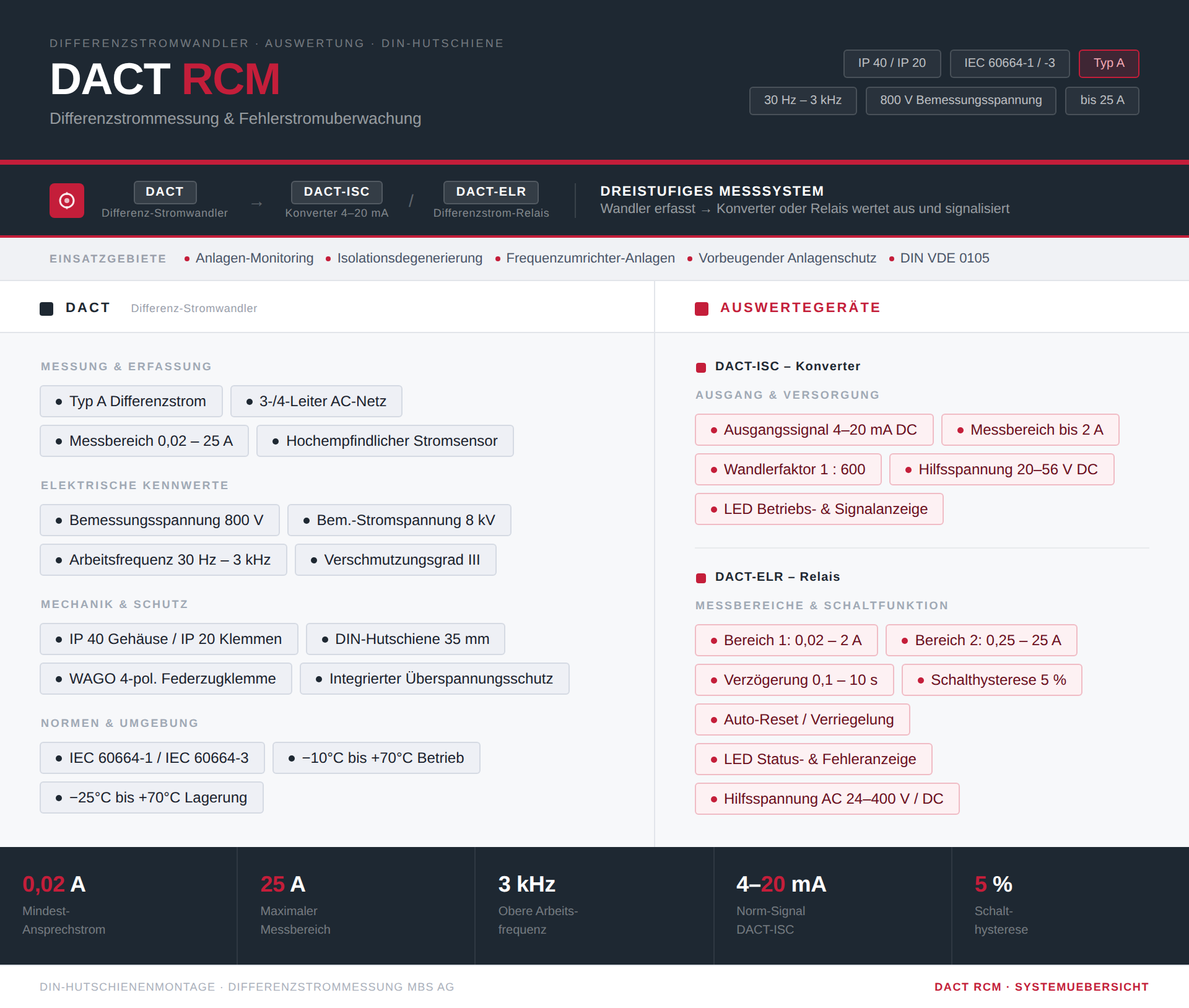

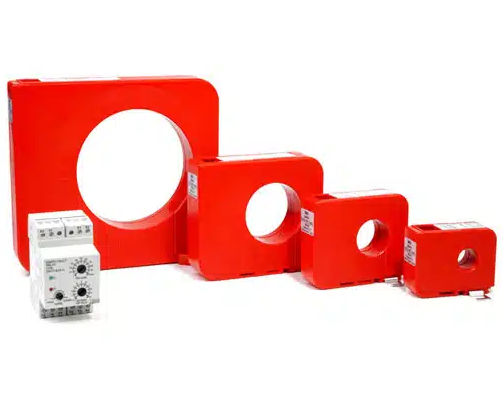

Differenzstrommonitor RCM
Permanente allstromsensitive Überwachung Typ B für höchste Sicherheit
Der Differenzstrommonitor RCM realisiert eine permanente, allstromsensitive Überwachung von Fehlerströmen (Typ B/B+). Durch das kontinuierliche Monitoring werden Isolationsverschlechterungen frühzeitig erkannt, ohne die Anlage abzuschalten. Dies dient dem vorbeugenden Brandschutz und ermöglicht die rechtssichere Optimierung der Prüfintervalle gemäß DGUV V3. Die Hardware ist speziell für Umgebungen mit Frequenzumrichtern und hohen Ableitströmen konzipiert.
Wichtigste Merkmale
- Allstromsensitive Erfassung Typ B und B Plus
- Kontinuierliches Monitoring ohne Anlagenabschaltung
- Digitale und analoge Ausgänge für Alarmierung
- Einstellbare Ansprechschwellen für maximale Flexibilität
- Kompakte Bauform für einfache Nachrüstung
- Hochpräzise Stromsensoren für kleinste Fehlerströme
- Integrierter Selbsttest für höchste Funktionssicherheit
- Messung von AC und DC Differenzströmen bis 100 kHz
Eigenschaften & Vorteile
- Signifikante Erhöhung der Brandschutzsicherheit
- Verlängerung der Prüfintervalle gemäß DGUV V3 möglich
- Frühzeitige Erkennung von Isolationsfehlern vermeidet Schäden
- Erhöhung der Betriebssicherheit durch Warnmeldungen
- Vermeidung von kostspieligen Produktionsausfällen
- Detaillierte Analyse der Ableitstromursachen
- Einsparung von Wartungskosten durch gezielte Instandhaltung
- Reduzierung von EMV Störungen durch Fehlerlokalisierung
Weitere
Leistungsmerkmale
- Erfassungsbereich von 10 mA bis 25 A Differenzstrom
- Allstromsensitive Detektion bis zu 100 kHz (Typ B+)
- Einstellbare Ansprechverzögerung zur Fehlerminimierung
- Anzeige des Schaltzustands über LED und lokales Display
- Ausgangssignal 4 bis 20 mA zur Weiterverarbeitung
- Integrierter Testtaster zur Funktionsprüfung
- Unterdrückung von Ein und Ausschalttransienten am Terminal
Technische Details
Typcharakteristik
Typ B / B+ (allstromsensitiv)
Frequenzbereich
DC bis zu 100 kHz
Ausgang
4 – 20 mA DC Standardsignal
Anzeige
LCD mit Bargraph-Anzeige
Prinzip
Zero-Flux-Verfahren mit mehreren Kernen
- Überwachung von Rechenzentren und Serverräumen
- Brandschutz in holzverarbeitenden Betrieben
- Sicherheit in Kliniken und medizinischen Einrichtungen
- Zustandsüberwachung von CNC Maschinen und Robotern
- Monitoring von Ladestationen für E Mobilität
- Prävention in Lagern für brennbare Stoffe
Passendes Zubehör

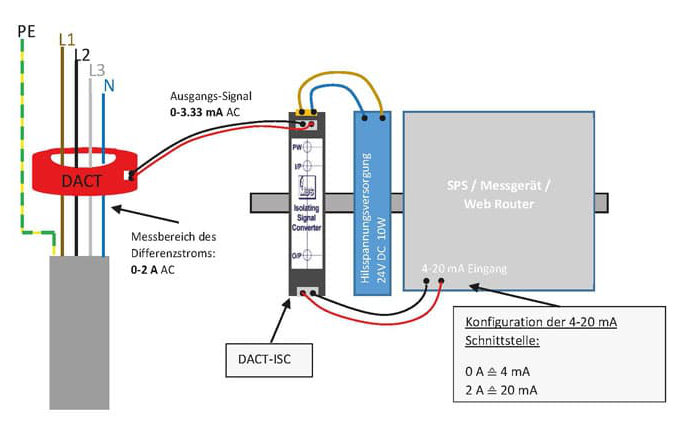

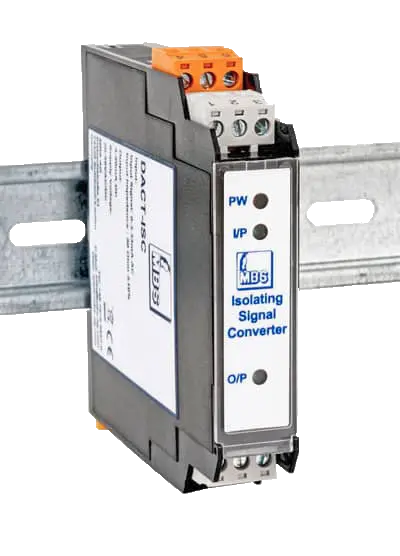

Differenzstrom-Konverter DACT-ISC – Die smarte Schnittstelle für Ihre RCM-Überwachung
Eigenschaften & Vorteile
- Nahtlose Systemintegration durch normiertes Analogsignal von 4 bis 20 mA für SPS Steuerungen
- Schnelle Statuskontrolle über integrierte LEDs zur Anzeige von Betriebsspannung und Signalaktivität
- Zuverlässiger Elektronikschutz vor transienten Überströmen durch interne Sättigung ab 25 A
- Normenkonforme Anlagenüberwachung als Basis für RCM Systeme nach DIN EN IEC 62020 1
Weitere
Anwendungsbereiche
- Industrielle Fertigungsstraßen zur Vermeidung von ungeplanten Betriebsstillständen
- Gewerbliche Energieverteilungen zur kontinuierlichen Kontrolle betriebsbedingter Ableitströme
- Infrastrukturen mit Fokus auf vorausschauende Wartung und maximale Anlagenverfügbarkeit
Technische Details
Eingang
Abgestimmt auf Typ-A-Wandler der DACT-Baureihe
Ausgangssignal
4 … 20 mA Analog-Normsignal
Spannungsversorgung
Hilfsspannung von 20 … 56 V DC
Anzeige
3 Status-LEDs für Betrieb und Signalaktivität
Montage
Kompaktes Design für den Schaltschrankeinbau

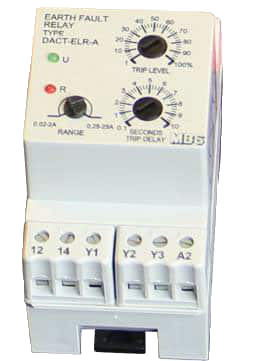

Differenzstrom-Relais DACT-ELR – Präziser Schutz für Ihre Netzinfrastruktur
Eigenschaften & Vorteile
- Flexible Grenzwertüberwachung durch zwei separat einstellbare Messbereiche für optimale Anlagenkontrolle
- Sichere Fehlalarmprävention über eine konfigurierbare Ansprechverzögerung von bis zu 10 Sekunden
- Maßgeschneiderte Fehlerquittierung dank freier Wahl zwischen manueller Speicherung und automatischem Reset
- Hohe Betriebssicherheit durch feste Schalthysterese zur Vermeidung ungewollter Fehlauslösungen
Weitere
Anwendungsbereiche
- Industrielle Hauptverteilungen zum Schutz sensibler Verbraucher vor unzulässig hohen Erdfehlerströmen
- Überwachung von TNS und TT Netzen zur schnellen Lokalisierung kritischer Isolationsfehler
- Anlagen zur vorausschauenden Instandhaltung mit Fokus auf die Vermeidung plötzlicher Schutzabschaltungen
- Sektoren mit pulsierenden Gleichfehlerströmen zur Gewährleistung eines normenkonformen Brandschutzes
Technische Details
Eingang
Ausgelegt für Typ-A-Differenzstromwandler der Baureihe DACT
Messbereiche
Einstellbar von 0,02 … 2 A und 0,25 … 25 A
Ansprechverzögerung
Zeitverzögerung konfigurierbar von 0,1 bis 10 Sekunden
Hilfsspannung
Flexible Varianten in AC oder DC verfügbar
Rücksetzfunktion
Manuelle Verriegelung oder Auto-Reset wählbar
Die zuverlässige Lösung für Hochverfügbarkeit in kritischen Infrastrukturen
Anlagenverfügbarkeit durch Präventives Monitoring
Sicherheit und Verfügbarkeit in Netzen mit Leistungselektronik
In modernen Systemen mit Frequenzumrichtern sind klassische Schutzorgane oft unzureichend. Das Differenzstrommonitor RCM-Konzept warnt bei Überschreiten definierter Grenzwerte, bevor es zu einer Auslösung oder thermischen Überlastung kommt, und sichert so die kontinuierliche Produktion.
Brandschutz Prävention
Permanente Detektion von Fehlerströmen minimiert das Brandrisiko durch Isolationsverschlechterung.
DGUV V3 Konformität
Permanentes Monitoring ermöglicht die rechtssichere Verlängerung wiederkehrender Prüfzyklen.
Allstromsensitivität
Erfassung von glatten Gleichfehlerströmen und hochfrequenten Anteilen bis zu 100 kHz.
