Kompakter Netzanalysator für die Hutschienenmontage

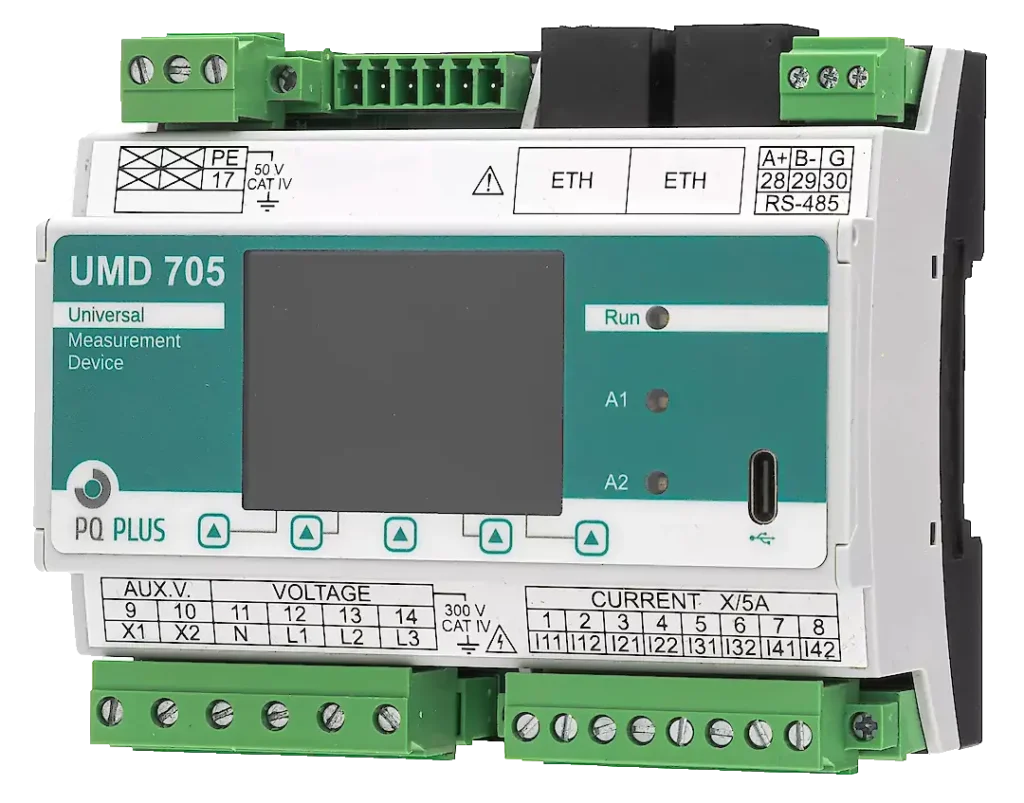

UMD 705 Universal Messgerät
Leistungsstarke Überwachung für Industrie und Ortsnetzstationen
Das neue UMD 705 definiert die Klasse der Hutschienen-Messgeräte neu. Es kombiniert eine kompakte Bauform mit umfassenden Kommunikationsfähigkeiten und liefert hochpräzise Messwerte der Klasse 0,2s für Wirkenergie. Ob in der Ortsnetzstation, für EZA-Regler an Eigenerzeugungsanlagen oder als Teil eines umfassenden Energiemanagementsystems – das UMD 705 bietet tiefgreifende Einblicke in die Netzqualität und das Lastverhalten. Dank des integrierten Datenloggers sind alle Parameter auch für Langzeitauswertungen jederzeit verfügbar.
Wichtigste Merkmale
- Montage auf DIN Hutschiene für schnelle Installation
- Präzise Erfassung von Wirk und Blindleistung
- Integrierte Ethernet Schnittstelle mit Modbus TCP

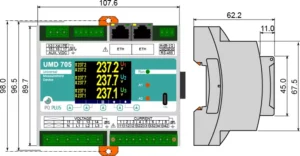

- Kompakte Baubreite spart Platz im Schaltschrank
- Überwachung der Spannungsqualität nach EN 50160
- Hintergrundbeleuchtetes LCD Display zur Diagnose
- Integrierter Datenlogger für Langzeitaufzeichnungen
- Unterstützung von bis zu 3 Tarifen im 4 Quadrantenbetrieb
Eigenschaften & Vorteile
- Schnelle Inbetriebnahme durch optimierte Anschlusstechnik
- Lückenlose Integration in Energiemanagementsysteme
- Kosteneffiziente Lösung für hohe Messpunktdichte
- Robuste Bauweise für industriellen Dauerbetrieb
- Transparenz über Energieflüsse in der Unterverteilung
- Automatische Erkennung von Verdrahtungsfehlern
- Zukunftssicheres Design durch Firmware Erweiterungen
Weitere
Leistungsmerkmale
- Erfassung von Oberschwingungen bis zur 128. Harmonische
- Abtastung mit 25,6 kHz für exakte Daten
- Aktualisierungsrate der Messwerte bis zu 40 ms

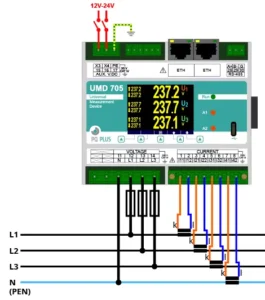

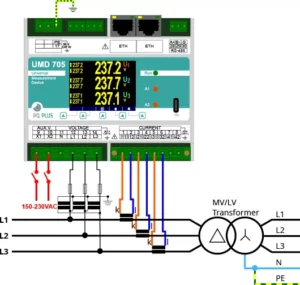

- Drei Spannungs- und drei Stromeingänge
- Digitale Ein- und Ausgänge für Alarmierung
- Unterstützung zahlreicher Protokolle wie MQTT und SNMP
- Einsatz in CAT IV Umgebungen bis 300 V möglich
Technische Details
Messeingänge
3x Spannung, 4x Strom, 1x RCM, 1x Pt100
Genauigkeitsklasse
Klasse 0,2 (U/I), Klasse 1 (Wirkenergie)
Spannungsmessung
Bis zu 720 V (L-L)
Oberschwingungen
Bis zur 128. Harmonischen
Kommunikation
Ethernet, RS485, Modbus TCP/RTU
Weitere Informationen zum UMD 705 unter www.pq-plus.de/umd-705

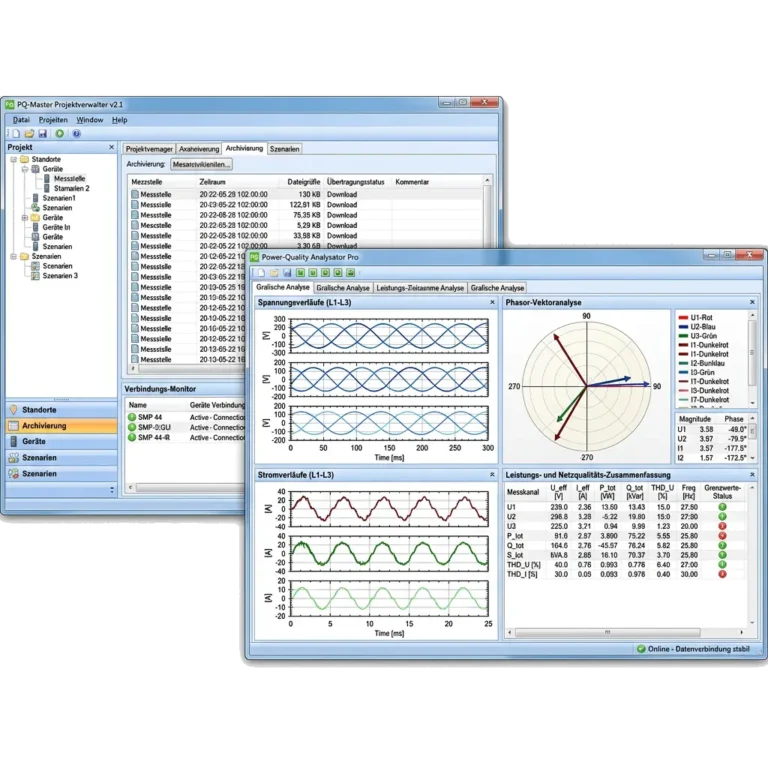

Informationen zur Power Quality Analyse Software ENVIS unter www.pq-plus.de/envis
- Überwachung von Ortsnetzstationen im Verteilnetz
- Energiemanagement für Gebäudeautomation und Krankenhäuser
- Monitoring von Windkraft und Photovoltaikanlagen
- Einzelabgangsmessung in Rechenzentren
- Verbrauchsabrechnung in Industrieobjekten
- Kontrolle von Kälte und Klimaanlagen

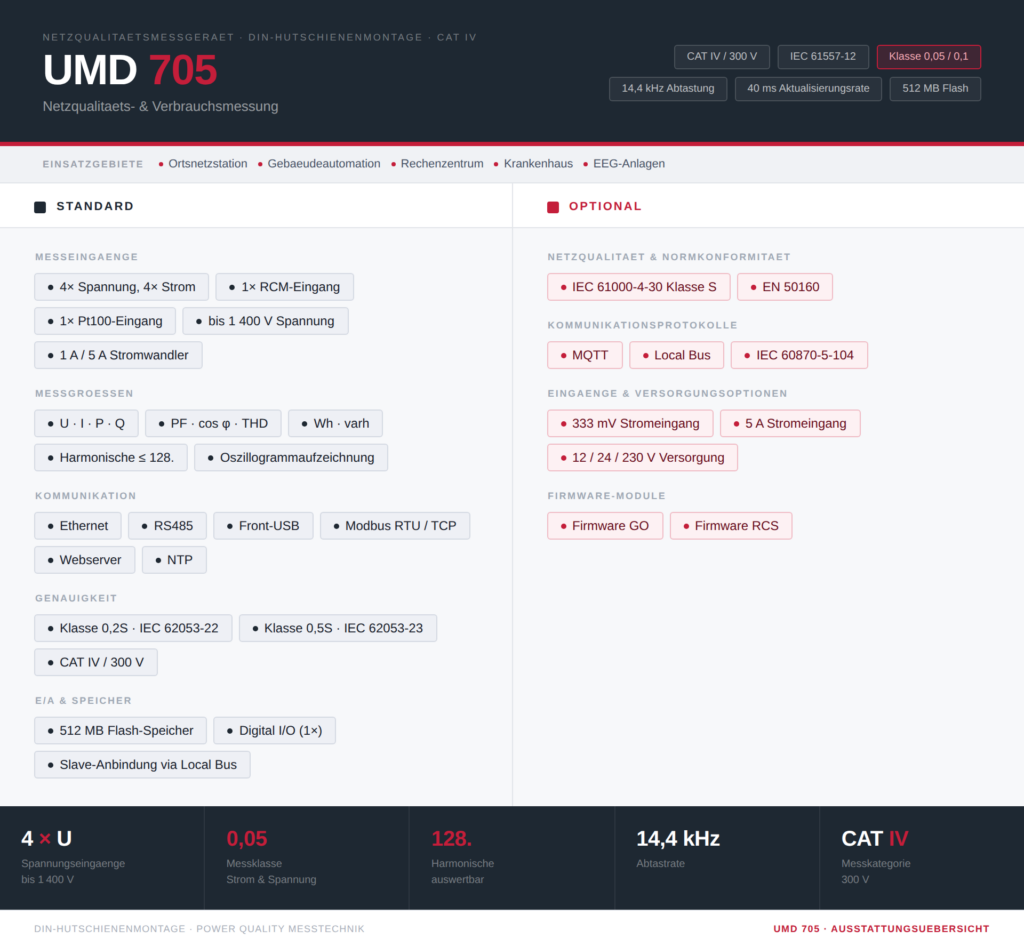

Ausstattungsmerkmale UMD 705 Universalmessgerät
Effizienz durch smarte Messtechnik
Warum das UMD 705 die ideale Wahl für Eigenerzeugungsanlagen ist
Das UMD 705 spielt seine Stärken besonders in Anlagen mit Einspeisung durch Photovoltaik oder BHKW aus. Die schnelle Messwertaktualisierung macht es zur idealen Plattform für die EZA-Regelung.
PQ Analyse
Volle Analyse von Oberschwingungen und Flicker für eine lückenlose Überwachung der Netzqualität.
Skalierbarkeit
Von der Einpunktmessung bis zur flächendeckenden Analyse mit mehreren Messstellen skalierbar.
Kommunikation
Nahtlose Anbindung an übergeordnete Systeme über Modbus TCP/IP, MQTT oder SNMP.
