Kompakter Netzanalysator für die Hutschienenmontage

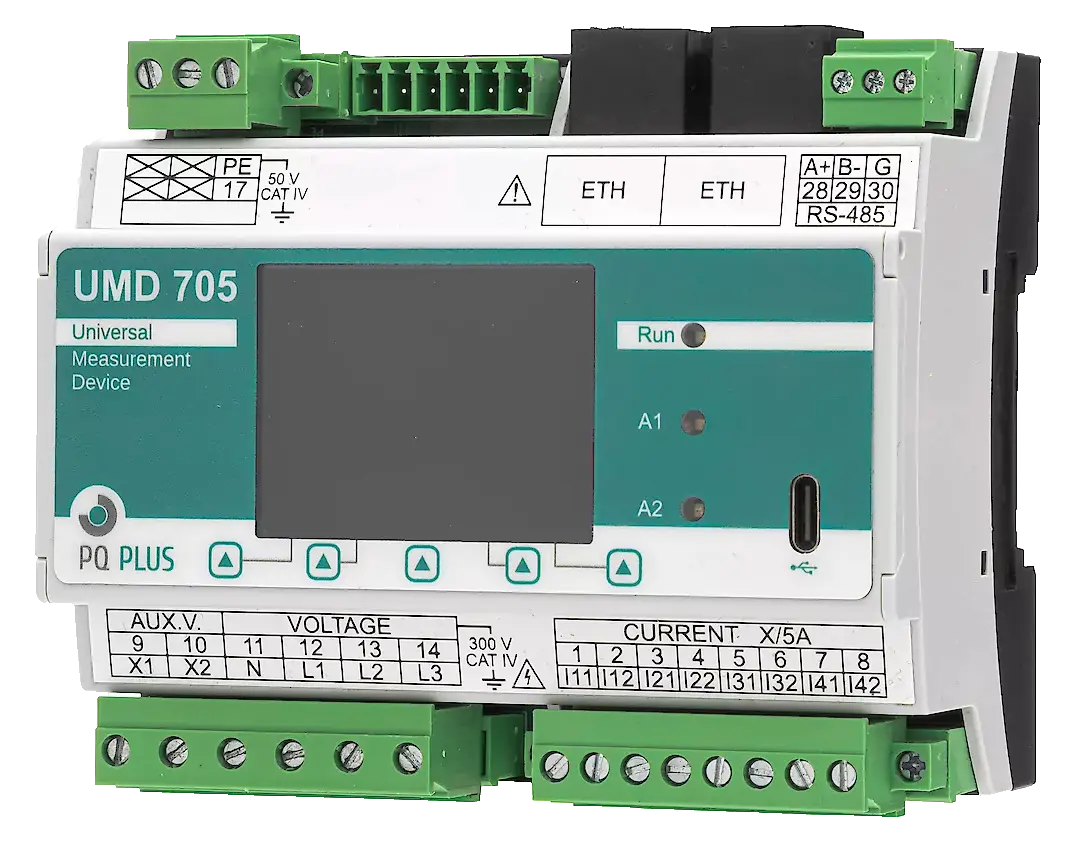

UMD 705 Universal Messgerät
Leistungsstarke Überwachung für Industrie und Ortsnetzstationen
Das neue UMD 705 bietet als kompakter Netzanalysator für die Hutschienenmontage maximale Funktionalität für Unterverteilungen und Ortsnetzstationen. Die Hardware kombiniert eine hohe Messgenauigkeit der Klasse 0,2s mit umfassenden Logging-Funktionen für Wirk- und Blindleistung. Integrierte Ethernet-Schnittstellen und Modbus TCP ermöglichen eine effiziente Einbindung in Energiemanagementsysteme zur Erfüllung gesetzlicher Audits. Die lückenlose PQ-Analyse nach EN 50160 identifiziert Oberschwingungen bis zur 128. Harmonischen direkt am Einsatzort.
Wichtigste Merkmale
- Montage auf DIN Hutschiene für schnelle Installation
- Präzise Erfassung von Wirk und Blindleistung
- Integrierte Ethernet Schnittstelle mit Modbus TCP
- Kompakte Baubreite spart Platz im Schaltschrank
- Überwachung der Spannungsqualität nach EN 50160
- Hintergrundbeleuchtetes LCD Display zur Diagnose
- Integrierter Datenlogger für Langzeitaufzeichnungen
- Unterstützung von bis zu 3 Tarifen im 4 Quadrantenbetrieb
Eigenschaften & Vorteile
- Schnelle Inbetriebnahme durch optimierte Anschlusstechnik
- Lückenlose Integration in Energiemanagementsysteme
- Kosteneffiziente Lösung für hohe Messpunktdichte
- Robuste Bauweise für industriellen Dauerbetrieb
- Transparenz über Energieflüsse in der Unterverteilung
- Automatische Erkennung von Verdrahtungsfehlern
- Zukunftssicheres Design durch Firmware Erweiterungen
Weitere
Leistungsmerkmale
- Erfassung von Oberschwingungen bis zur 128. Harmonische
- Abtastung mit 25,6 kHz für exakte Daten
- Aktualisierungsrate der Messwerte bis zu 40 ms
- Drei Spannungs- und drei Stromeingänge
- Digitale Ein- und Ausgänge für Alarmierung
- Unterstützung zahlreicher Protokolle wie MQTT und SNMP
- Einsatz in CAT IV Umgebungen bis 300 V möglich
Technische Details
Messeingänge
3x Spannung, 4x Strom, 1x RCM, 1x Pt100
Genauigkeitsklasse
Klasse 0,2 (U/I), Klasse 1 (Wirkenergie)
Spannungsmessung
Bis zu 720 V (L-L)
Oberschwingungen
Bis zur 128. Harmonischen
Kommunikation
Ethernet, RS485, Modbus TCP/RTU
Weitere Informationen zum UMD 705 unter www.pq-plus.de/umd-705
Informationen zur Power Quality Analyse Software ENVIS unter www.pq-plus.de/envis
- Überwachung von Ortsnetzstationen im Verteilnetz
- Energiemanagement für Gebäudeautomation und Krankenhäuser
- Monitoring von Windkraft und Photovoltaikanlagen
- Einzelabgangsmessung in Rechenzentren
- Verbrauchsabrechnung in Industrieobjekten
- Kontrolle von Kälte und Klimaanlagen

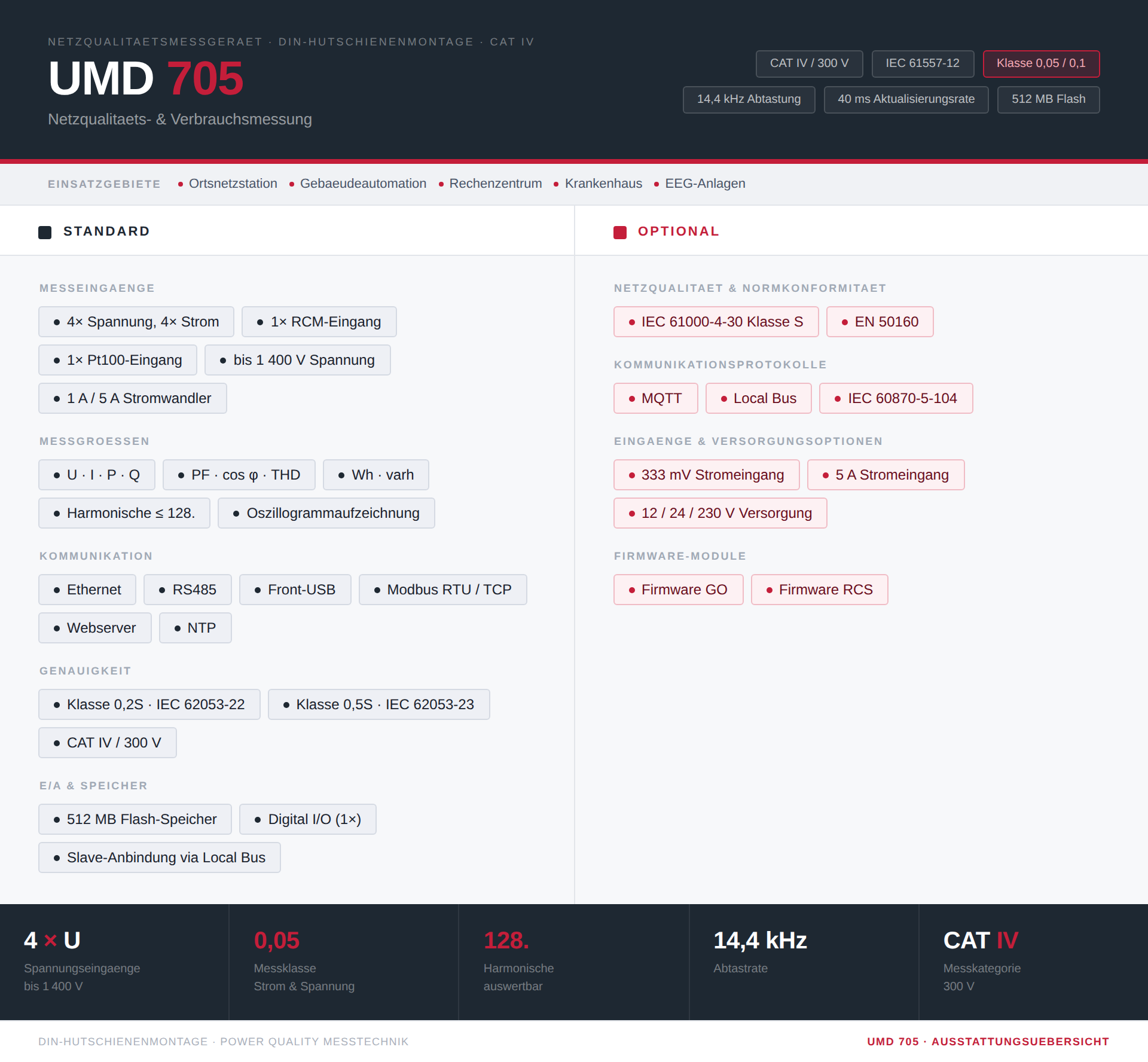

Ausstattungsmerkmale UMD 705 Universalmessgerät
Effizienz durch smarte Messtechnik
Strategische Energieerfassung in industriellen Unterverteilungen
Effiziente Energieverteilung basiert auf der Transparenz dezentraler Knotenpunkte. Das UMD 705 liefert die erforderlichen Lastprofile und Qualitätsdaten für eine belastbare energetische Bewertung sowie die Optimierung des Eigenverbrauchs in EEG-Anlagen.
Kompaktes Design
Die schmale Bauform ermöglicht eine hohe Messpunktdichte in bestehenden Schaltschränken.
Integrierter Logger
Der lokale Flash Speicher sichert Daten auch bei einem Ausfall der Netzwerkverbindung ab.
Protokoll Vielfalt
Native Unterstützung von Modbus TCP und SNMP erleichtert die IT Integration weltweit.
