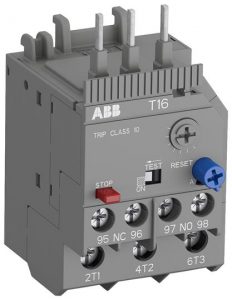

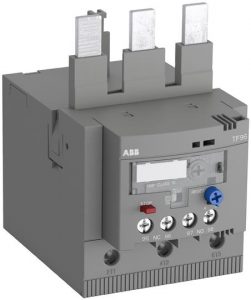

Thermische Überlastrelais und Motorschutzschalter

Thermische Überlastrelais werden in Verbindung mit A, AF, AE, B6, B7 und TAE Schützen verwendet, um Motoren mit Betriebsspannungen von bis zu 690 V AC und 800 V DC zu schützen.

Merkmale

• Freiauslösung: Auslösung im Fehlerfall selbst bei gedrückter Resettaste
• Temperaturkompensation
• Phasenfehlerschutz gemäß IEC 60947-4-1: Diese Eigenschaft verkürzt die Auslösungszeit im Falle eines Phasenfehlers und verbessert dadurch den Motorschutz innerhalb der Grenzen des Einstellbereichs

• Auslöseklasse:
  – 10 A, bei den Typen TA … DU
  – 30, bei den Typen TA … SU
• Reset- und Testfunktionen

Motorschutzschalteranwendung

Bei Motorgruppen

Mit den Anwendungen der Motor Starter entfällt die Notwendigkeit des Kurzschlussschutzes jedes einzelnen Motors mit z.B. Sicherungen. Die Motorschutzschalter von ABB haben UL Zulassung und können für Motorgruppeninstallationen verwendet werden.

Bei einzelnen Motoren

Die Motorschutzschalter von ABB bieten einen Überlastschutz. Die Bedienung erfolgt über die manuelle Betätigung der Kontakte, der Überlastschutz wird über eine einstellbare Bi-Metall Auslösung sichergestellt.
