CrossBoard®: Das globale Basissystem

CrossboardDas CrossBoard® ist die modulare Systemlösung, mit der sichere Energieverteilungen bis 125 A, insbesondere im Maschinen- und Anlagenbau schnell und einfach realisiert werden können.

Das CrossBoard® gibt es in den Breiten 225 mm und 405 mm. Beide lassen sich beliebig miteinander oder mit anderen Wöhner Systemen, wie etwa dem Sammelschienensystem 60Classic oder 30Compact, kombinieren. Das Starterkit besteht aus einem kleinen oder einem großem CrossBoard®, dem Einspeisemodul CRITO®, drei universellen EQUES®-Adaptertypen für verschiedene Stromstärken, dem Hybrid-Motorstarter MOTUS® und dem Hybridschalter OMUS®.

Die neue Systemlösung out of the box

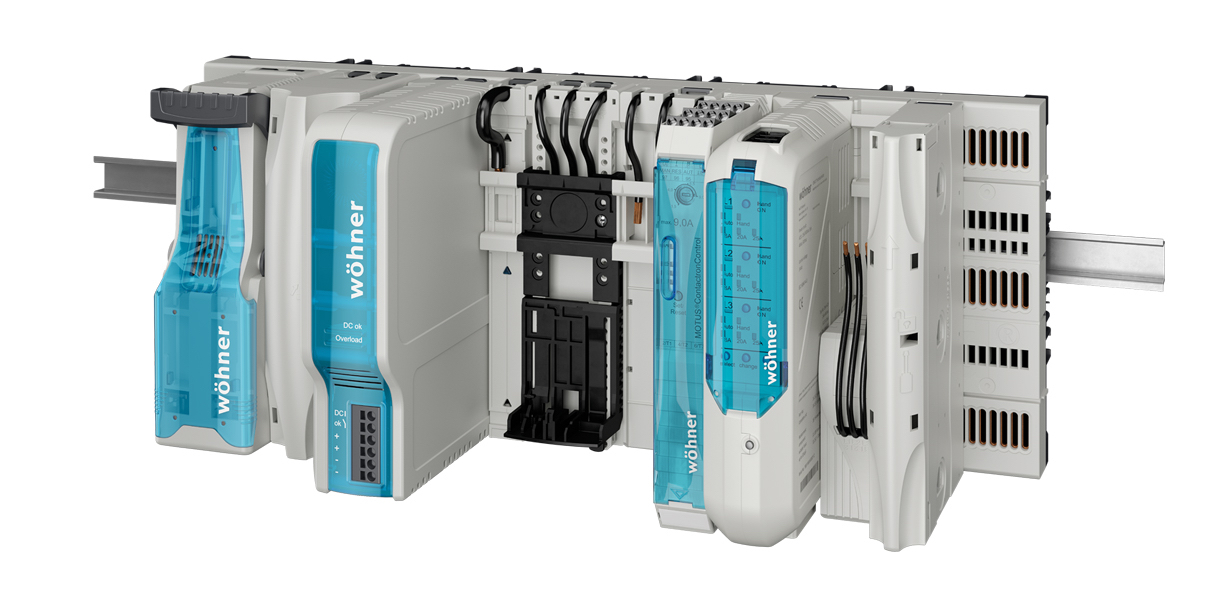

Mit dem CrossBoard® schafft Wöhner ein völlig neues System, das die Vorteile eines leistungsstarken Sammelschienensystems mit der traditionellen Verdrahtung auf der DIN-Tragschiene kombiniert. Das CrossBoard® ist ein Out-of-the-box-System, das als komplette Einheit geliefert wird. Es kann direkt nach dem Auspacken montiert und mit Komponenten bestückt werden. Diese innovative Lösung spart Zeit und Kosten. Der integrierte Berührungsschutz ermöglicht je nach Anwendung auch ein Arbeiten unter Spannung.

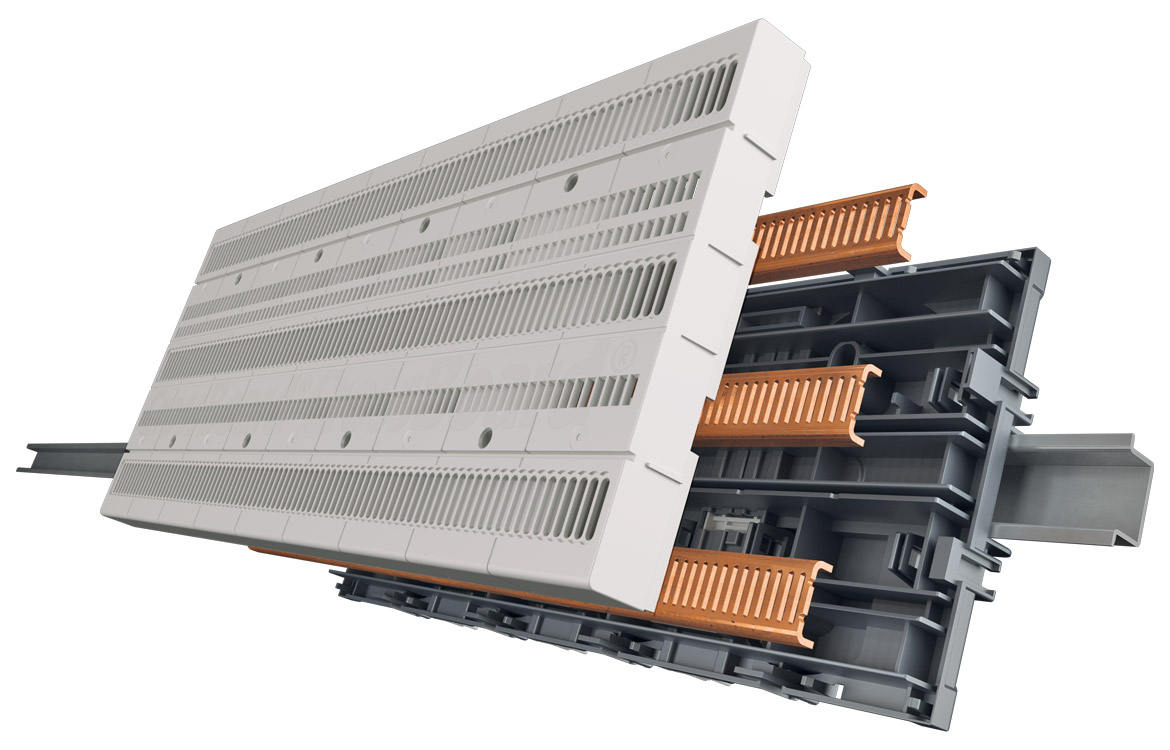

CrossboardSystem

Sicher

Das CrossBoard® mit seinem Berührungsschutz rundum bietet ein hohes Maß an Sicherheit. Es lassen sich Energieverteilung gemäß der Normen IEC 61439 und UL 508 inklusive Berührungsschutz nach IP20 realisieren.

Kompatibel

Die Komponenten passen nicht nur auf das CrossBoard®, sondern über CrossLink®-Adapter ebenfalls auf herkömmliche Sammelschienensysteme, wie 60Classic und 30Compact. Das CrossBoard® ist als  universelles System auch offen für Komponenten anderer Hersteller.

Schnell

Das CrossBoard® ist ein fertiges Out-of-the-box-System, mit dem der Anwender viel Zeit bei der Montage spart. Auspacken, auf die DIN-Schiene aufrasten und sofort mit dem Bestücken der Komponenten beginnen.

Einfach

Die Komponenten werden einfach auf das CrossBoard® aufgerastet, die Kontaktierung erfolgt dabei automatisch.

Der integrierte Verpolschutz verhindert Fehler bei der Montage.

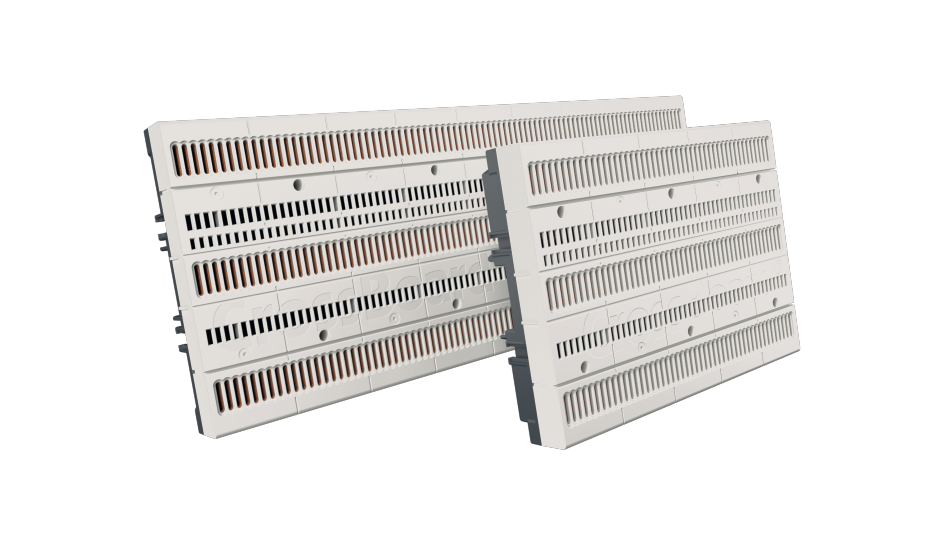

CrossBoard®225 (22,5 × 16 cm)

  • modulares Energieverteilungssystem 125 A
  • 3-polig
  • 225 mm lang, berührungsgeschützt mit CrossLink®-Schnittstelle

Crossboard_225_405

CrossBoard®405(40,5 × 16 cm)

  • modulares Energieverteilungssystem 125 A
  • 3-polig
  • 405 mm lang, berührungsgeschützt mit CrossLink®-Schnittstelle

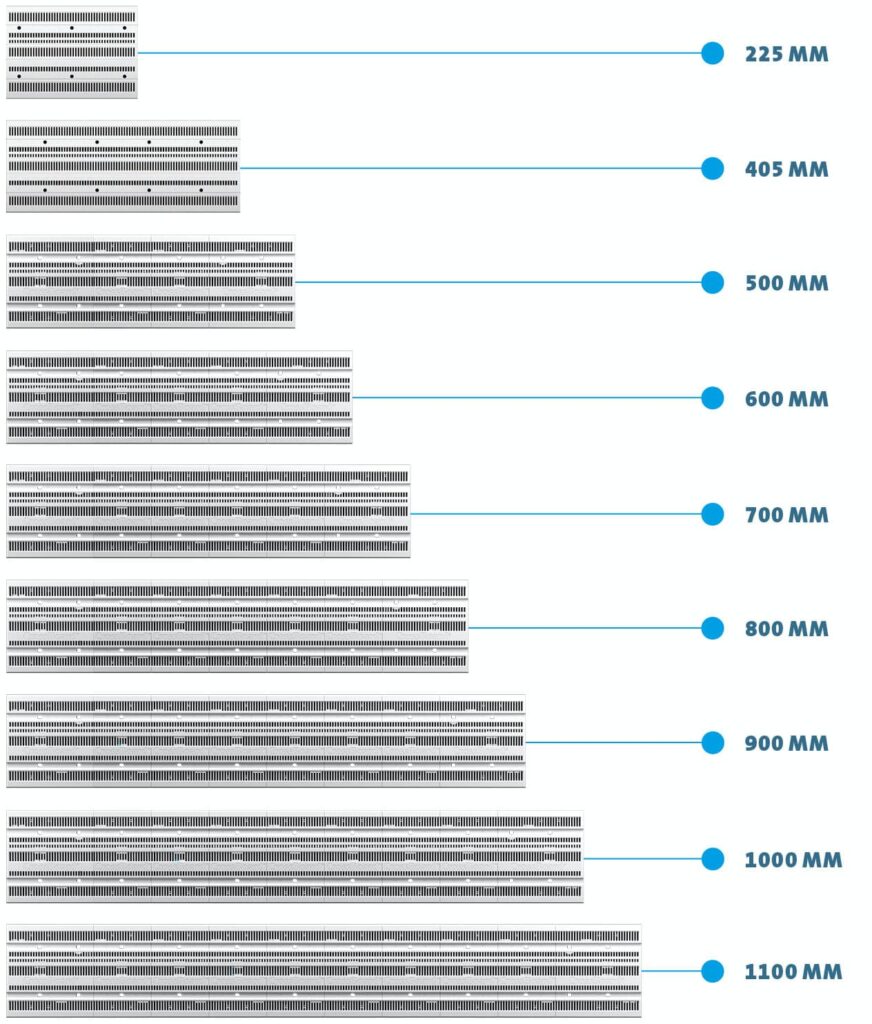

NEU: Jetzt auch mit einer Breite bis zu 1100 mm erhältlich





























Die verschiedenen Ausführungen des CrossBoards bieten für jede Anwendung im zentralen oder dezentralen Schaltschrank die geeignete Breite.

Passend zu den gängigen Schaltschrankbreiten ist das CrossBoard® zusätzlich zu den bisherigen Breiten 225 mm und 405 mm jetzt auch mit sieben weiteren Breiten von 500 mm bis 1100 mm – wählbar in 100-mm-Schritten – verfügbar.

Die auf 160 A erhöhte Stromtragfähigkeit ermöglicht den Einsatz einer Vielzahl an Aufbaugeräten, so etwa auf 700 mm den Einsatz von 31 elektronischen Motorstartern à 2,6 A.

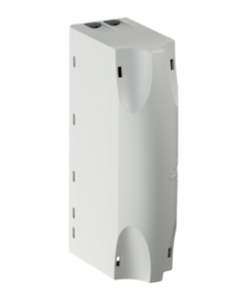

CRITO®CrossBoard. Die neue Einspeisung auf dem CrossBoard® bis 125 A

Mit dem CRITO® Anschlussmodul wird das CrossBoard® mit Spannung versorgt.

Dieses Produkt ermöglicht auf einfachste Weise den Anschluss sämtlicher Leiterarten bis zu 50 mm², wobei die Anschlussrichtung frei wählbar ist. Über die Flexibilität durch das 4,5 mm Raster auf dem CrossBoard kann das neue Anschlussmodul als Seiten- oder Mitteneinspeisung genutzt werden. Dies bedeutet eine vielfältige Erweiterbarkeit der Basissysteme.

Vorteile

  • Bemessungsstrom bis 125 A
  • Baubreite 45 mm
  • Anschlussbereich 6 – 50 mm²
  • Anschlusstechnik Rahmenklemme
  • Inkl. Abdeckung
  • UL-listed

Sie benötigen mehr Infos? Rufen Sie uns an oder senden uns eine email

Weitere Details zum Crossboard System unter www.woehner.de
