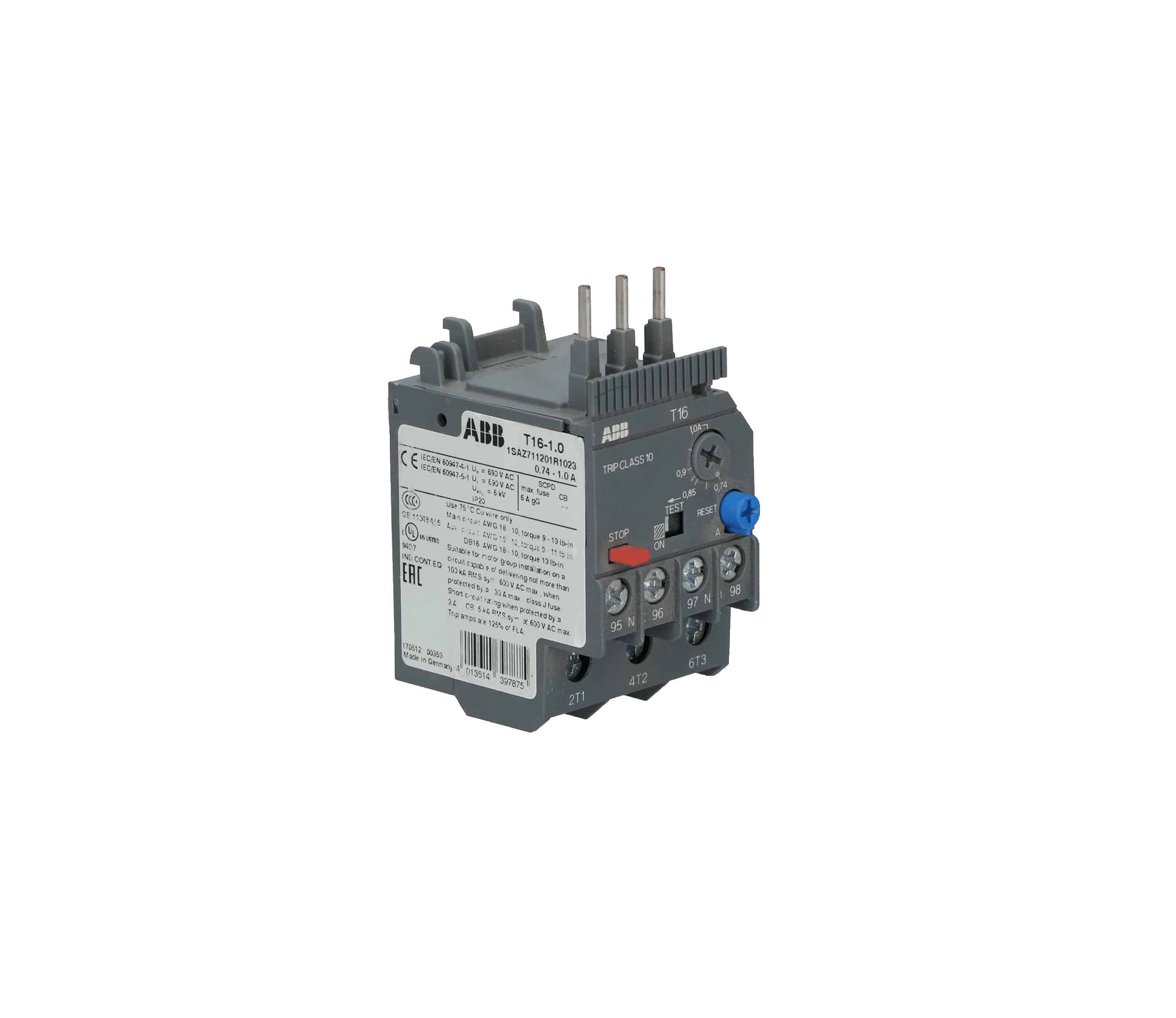

Motorschutz-Relais auf Bimetall-Basis
Thermische Überlastrelais
Direkter Anbau an ABB Schütze oder separate Hutschienen-Montage
Thermische Überlastrelais von ABB schützen Elektromotoren vor unzulässiger Erwärmung durch Überlastung, Blockierung oder den Ausfall einer Außenleiterphase. Sie arbeiten nach dem Bimetall-Prinzip und sind exakt auf die ABB Schütz-Baureihen abgestimmt. Zusammen bilden sie ultrakompakte, normgerechte Motorabzweige, die den Motor zuverlässig vor dem Durchbrennen bewahren und die Betriebsdauer von Maschinen maximieren.
Wichtigste Merkmale
- Bimetall-Auslöser mit einstellbarem Nennstrombereich
- Integrierte Phasenausfallempfindlichkeit (Differenzialauslösung)
- Auslöseklassen CLASS 10, 10A, 20 oder 30 verfügbar
- Automatische oder manuelle Rückstellung (Reset) wählbar
- Integrierte Test- und Stoppfunktion für den Schaltkreis
- Hilfskontakte 1 Schließer (NO) + 1 Öffner (NC) potentialfrei
- Direkte Anbauoption an Schütze oder separate Tragschienenmontage
Eigenschaften & Vorteile
- Effektiver Schutz von Drehstrommotoren vor thermischer Zerstörung
- Unempfindlich gegenüber wechselnden Umgebungstemperaturen dank Kompensation
- Einfacher, fehlerfreier Direktmontage-Anbau an Schütze spart Platz
- Erfüllung internationaler Normen für den weltweiten Maschinenexport
- Klare Schaltzustands- und Auslöseanzeige an der Vorderseite
- Reduzierung von Instandhaltungskosten durch präventiven Motorschutz
- Hohe Schock- und Vibrationsbeständigkeit im harten Betrieb
Weitere
Leistungsmerkmale
- Einstellbereiche von 0,1 A bis zu über 300 A
- Bemessungsbetriebsspannung bis 690 V AC / 600 V DC
- Hilfskontakt-Schaltvermögen AC-15 / DC-13
- Umgebungstemperatur-Kompensation nach IEC/EN 60947-4-1
- Schutzart IP20 gegen Berühren spannungsführender Teile
- Geringer Eigenenergieverbrauch der Bimetall-Streifen
- Zertifiziert nach CE, cULus, EAC und CSA
Technische Details
Auslöseklasse
CLASS 10, 20, 30
Schutzprinzip
Bimetall / Differenzialauslösung
Einstellbereich
Skalierbar (z.B. 0,1 bis 310 A)
Hilfskontakte
1 NO + 1 NC
Montage
Direkt an Schütz oder Hutschiene
- Schutz von Drehstrom-Asynchronmotoren in Förderanlagen
- Industriepumpen- und Kompressorenstationen
- Lüftungs- und Klimaanlagen (HVAC) im Gebäude
- Bearbeitungsmaschinen und CNC-Fräszentren
- Kran- und Hebezeugsteuerungen
- Landwirtschaftliche Maschinen und Getreideförderung
Langlebige Komponenten für Maschinenbau und industrielle Antriebe
Thermischer Schutz für langlebige Motorantriebe
Zuverlässige Verhinderung von Wicklungsschäden
Motoren sind das Herzstück industrieller Produktion. Thermische Überlastrelais von ABB simulieren das thermische Verhalten des Motors in Echtzeit. Bei unzulässiger Überwärmung trennt das Relais den Steuerkreis und verhindert so das Durchbrennen teurer Motorwicklungen.
Phasenausfall-
schutz
Spezielle Schwenkmechaniken erkennen den Ausfall einer Phase sofort und beschleunigen die Auslösung drastisch.
Temperatur-
kompensation
Interne Ausgleichsglieder verhindern Fehlerauslösungen bei schwankenden Temperaturen im Schaltschrank.
Modulares
System
Die exakte Passform zu ABB Schützen erlaubt den Aufbau steckfertiger Motorabzweige ohne Werkzeugaufwand.
