Zuverlässige Absicherung von Netzen bis 3200 A vor Überlast und Kurzschluss
Leistungsschalter |
Kompaktleistungsschalter (MCCB)

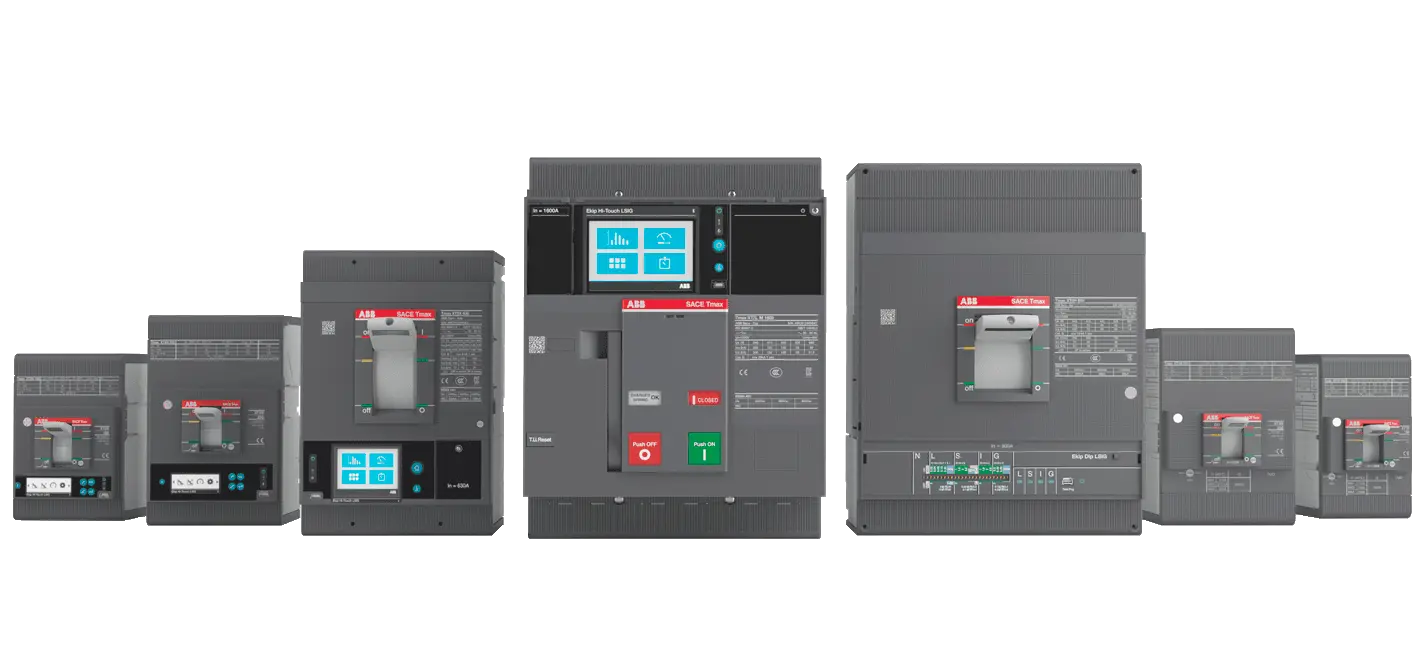

ABB Leistungsschalter SACE Tmax XT: zukunftssichere Schaltgeräteserie für intelligente Energieverteilungen
Die ABB Tmax XT Baureihe definiert den Standard für Kompaktleistungsschalter (MCCBs) in modernen Niederspannungsverteilungen neu. Sie schützt elektrische Anlagen von 16 A bis 1600 A (bzw. bis 3200 A in der Gesamtfamilie) extrem sicher vor den verheerenden Folgen von Überlastströmen, Kurzschlüssen und Erdschlüssen. Ausgestattet mit hochentwickelten, elektronischen Auslöseeinheiten (Ekip), bieten die Schalter nicht nur präzise Schutzfunktionen, sondern auch hochauflösende Messdaten für Strom, Spannung und Energie. Dies macht sie zur idealen Komponente für intelligente Energiemanagementsysteme (ISO 50001) und die vorbeugende Wartung in digitalisierten Industrieanlagen.
Wichtigste Merkmale
- Großer Leistungsbereich mit Bemessungsströmen von 16 A bis 1600 A (Tmax XT)
- Thermomagnetische (TMD) oder elektronische (Ekip) Auslöser flexibel wählbar
- Hochpräzise integrierte Messfunktionen für Energie und Netzqualität (Klasse 1)
- Vielseitige Konnektivitätsoptionen (Modbus, Profinet, EtherNet/IP, IEC 61850)
- Schnelle, werkzeuglose Nachrüstung von Zubehör direkt an der Schalterfront
- Überragendes Ausschaltvermögen (bis zu 200 kA bei 415 V) auf kleinstem Raum
- Vollständige Selektivität und Kaskadierbarkeit für maximale Anlagenverfügbarkeit
Eigenschaften & Vorteile
- Drastische Reduzierung von Anlagenstillständen durch präzise Fehlersignalisierung
- Investitionsschutz durch die Möglichkeit, Mess- und Schutzfunktionen modular upzugraden
- Reduzierte Schaltschrankabmessungen durch extrem hohe Leistungsdichte
- Transparenz über Energieflüsse macht zusätzliche Messgeräte überflüssig
- Einfache Parametrierung über Bluetooth, NFC oder die Ekip Connect Software
- Höchste Arbeitssicherheit durch berührungssichere Zubehörfächer
- Optimale Anbindung an SCADA-Systeme und cloudbasierte Überwachungsplattformen
Weitere
Leistungsmerkmale
- Bemessungsbetriebsspannung (Ue) bis zu 690 V AC und 750 V DC
- Mechanische Lebensdauer von bis zu 25.000 Schaltspielen
- Selektiver Erdschlussschutz (G) für kritische Versorgungsnetze
- Netzqualitätsüberwachung inklusive Oberschwingungen (THD) direkt integriert
- Zertifiziert für Marine-, Windkraft- und Solaranwendungen
- Extrem kurze Ausschaltzeiten im Kurzschlussfall (Strombegrenzung)
- Erfüllung weltweiter Normen (IEC 60947-2, UL 489)
Technische Details
Bemessungsstrom (In)
XT1 (160 A), XT2 (160 A), XT3 (250 A), XT4 (250 A), XT5 (630 A), XT6 (1000 A), XT7 (1600 A)
Schaltvermögen (Icu)
36 kA, 50 kA, 70 kA, 120 kA, 150 kA, 200 kA (bei 415V AC)
Auslöser-Typen
Thermomagnetisch (TMD/TMA), Elektronisch (Ekip Dip, Ekip Touch/Hi-Touch)
Polzahl
3-polig und 4-polig
Einbautechnik
Festeinbau, steckbar, ausfahrbar
- Haupt- und Unterverteiler in großen Rechenzentren und Serverparks
- Schutz von Generatoren und Trafostationen im Energieversorgungsnetz
- Absicherung schwerer Elektromotoren in der Zement- und Stahlindustrie
- Energieverteilung an Bord von Schiffen und Offshore-Plattformen
- Schutz dezentraler Groß-Photovoltaikanlagen und Windparks
- Einspeise-Leistungsschalter in gewerblichen Büro- und Krankenhauskomplexen
Maximale Zuverlässigkeit für Rechenzentren, Industrie und Energieversorger
Mehr als nur Schutz: Der Leistungsschalter als smarter Messknoten
Digitaler Anlagenschutz mit Ekip-Auslösetechnologie
Traditionelle Leistungsschalter dienten ausschließlich dem Schutz von Kabeln. Die Tmax XT Serie von ABB transformiert den Leistungsschalter in ein intelligentes Energiemessgerät. Die integrierten Ekip-Auslöser erfassen elektrische Parameter mit einer Genauigkeit von bis zu 1 % und machen externe Wandler und Messgeräte überflüssig.
Ekip Touch |
Hi-Touch
Diese Elektronikauslöser besitzen ein hochauflösendes Farb-Touchdisplay, das Messwerte und Auslösekurven direkt visualisiert.
Smarte
Konnektivität
Über Bluetooth oder die Ekip Connect Software können Servicetechniker die Parameter kontaktlos konfigurieren, was das Risiko von Lichtbogenunfällen bei der Wartung eliminiert.
Predictive
Maintenance
Der Schalter berechnet anhand der Schalthäufigkeit und der abgeschalteten Ströme seine verbleibende mechanische und elektrische Lebensdauer.
