Extrem kompakte Bauform spart wertvollen Platz auf der Hutschiene
Kleinschütze 4-polig

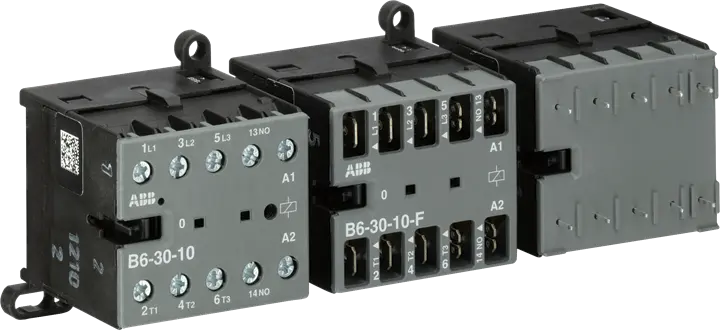

ABB Kleinschütze für die kompakte und effiziente Lastensteuerung
Die ABB Kleinschütze der Baureihen B6 und B7 sind die ultimativen Platzsparer im Bereich der industriellen Schütze. Entwickelt für Umgebungen, in denen herkömmliche Schütze schlicht zu groß sind, bieten diese kompakten Geräte eine Schaltleistung für Motoren bis zu 5,5 kW (AC-3, 400 V). Dank flachen Abmessungen und einer extrem geringen Leistungsaufnahme eignen sie sich perfekt für dezentrale Steuerungen, Heizungsregelungen oder den direkten Einbau in Maschinengehäuse. Das vielseitige Zubehör und die unterschiedlichen Anschlussarten (Schraub-, Flachsteck- oder Printanschluss) garantieren höchste Flexibilität bei der Integration.
Wichtigste Merkmale
- Extrem geringe Gehäusetiefe und -breite (nur 47,5 mm breit)
- Schalten von Motorlasten (AC-3) bis 4 kW (B6) und 5,5 kW (B7)
- Erhältlich mit AC- oder DC-Spulensystemen
- Integrierter Schutz gegen transiente Überspannungen bei DC-Spulen
- Anschlussvarianten: Schraubanschluss, Flachstecker oder Lötstifte (PCB)
- Integrierter Hilfskontakt serienmäßig (Schließer oder Öffner)
- Vibrationssichere Konstruktion für den mobilen Einsatz
Eigenschaften & Vorteile
- Erhebliche Platzersparnis im Schaltschrank ermöglicht kleinere Gehäuse
- Geringe Verlustleistung schont die Steuerspannungsversorgung (SPS-Netzteile)
- Hohe Hitzebeständigkeit erlaubt dichte Packung auf der DIN-Schiene
- Geräuscharmer Betrieb erhöht den Komfort im Schaltschrankumfeld
- Universelle Einsetzbarkeit durch lötbare Versionen direkt auf Platinen
- Einfache optische Funktionsprüfung durch gut sichtbaren Schaltstellungsanzeiger
- Schnelle und werkzeuglose Erweiterung durch aufrastbare Hilfskontakte
Weitere
Leistungsmerkmale
- Mechanische Lebensdauer von über 10 Millionen Schaltspielen
- Elektrische Lebensdauer von bis zu 1 Million Schaltspielen (AC-3)
- Betriebstemperaturbereich von -25 °C bis +55 °C
- Isolationsspannung (Ui) bis zu 690 V nach IEC 60947-4-1
- Zulassung nach den anspruchsvollsten Bahn- und Schifffahrtsnormen
- Schnelle Einschaltzeit von unter 25 ms
- Hohe Stoßstromfestigkeit gegen thermische Überlasten
Technische Details
Nennleistung (AC-3, 400V)
4 kW (B6) / 5,5 kW (B7)
Nennstrom (AC-1, 400V)
Bis zu 20 A (ohmsche Lasten)
Spulenspannung
12 V, 24 V, 110 V, 230 V, 400 V AC oder DC
Abmessungen (B x H x T)
47,5 mm x 57,5 mm x 46,5 mm
Anschlüsse
Schrauben, Lötstifte, Flachsteckanschlüsse
- Steuerung kleinerer Pumpen und Belüftungssysteme in der Landwirtschaft
- Direktes Auflöten auf Steuerungsplatinen im industriellen Maschinenbau (PCB-Version)
- Steuerung von Rolltoren, Schranken und Hebebühnen
- Schalten von Heizregistern und Heizpatronen in Industrieöfen
- Einsatz in beengten Unterverteilungen der Gebäudeautomation
- Dezentrale Hilfssteuerungen in Schienenfahrzeugen und Zügen
Bewährte Industriequalität für den anspruchsvollen Dauereinsatz
Kompakte Abmessungen ohne Kompromisse bei der Schaltleistung
Kleinschütze für höchste Packungsdichte im Steuerungsbau
Im modernen Maschinenbau zählt jeder Millimeter im Schaltschrank. ABB Kleinschütze füllen die Lücke zwischen Elektronikrelais und großen Leistungsschützen. Trotz ihrer geringen Größe von weniger als 5 cm Breite schalten die B6/B7-Schütze Lasten bis 20 A absolut zuverlässig und trennen die Lastkontakte galvanisch sicher.
Flachsteck-
und Lötanschlüsse
Neben klassischen Schraubklemmen bieten Flachstecker- und Printanschlüsse maximale Freiheit für Erstausrüster (OEM), die Schütze direkt in kompakte Maschinengehäuse integrieren möchten.
Branchenübergreifende Zulassungen
Dank Erfüllung spezieller Stoß- und Vibrationsprüfungen sind die ABB Kleinschütze auch für den anspruchsvollen Einsatz in Zügen und auf Schiffen zertifiziert.
Hilfsschalter-
blöcke
Trotz der kompakten Maße lassen sich frontseitig oder seitlich zusätzliche Hilfsschalter aufrasten, um Schaltzustände an die SPS zurückzumelden.
