Industrieller Fehlerstromschutz für höchste Anlagenverfügbarkeit

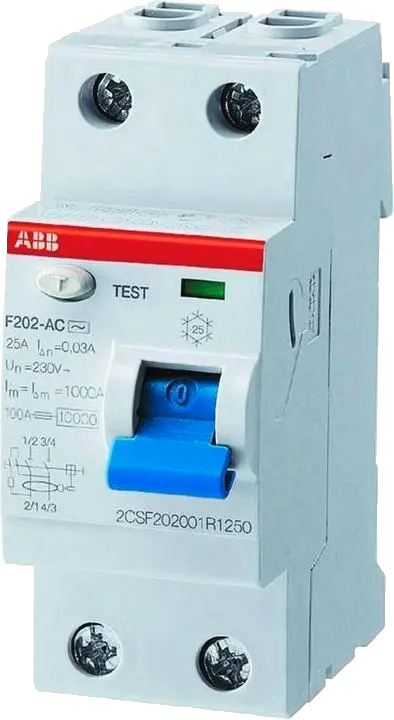

Fehlerstrom-Schutzschalter (RCCB)
Baureihe F200
Lückenlose Absicherung von pulsstrom- bis allstromsensitiven Netzen
Die ABB Fehlerstrom-Schutzschalter der Baureihe F200 sind die ultimativen Sicherheitsgaranten im modernen industriellen und gewerblichen Umfeld. Entwickelt für Netze, in denen leistungselektronische Betriebsmittel wie Frequenzumrichter, USV-Anlagen oder Ladestationen komplexe Fehlerströme verursachen, bietet diese Serie einen lückenlosen Schutz für Mensch und Maschine. Mit einem Bemessungsstrom von bis zu 125 A decken die Geräte alle relevanten Leistungsstufen ab. Dank modernster Auslösecharakteristiken, einer extremen Stoßstromfestigkeit und der Fähigkeit, Mischfrequenzen sowie glatte Gleichfehlerströme sicher zu beherrschen, garantieren die F200-RCCBs eine unübertroffene Betriebskontinuität ohne ungewollte Fehlauslösungen.
Wichtigste Merkmale
- Umfangreiches Typen-Portfolio: Verfügbar in den Ausführungen Typ A, Typ F, Typ B und Typ B+
- Optionen für kurzzeitverzögerte (APR) und selektive (S) Auslösecharakteristiken
- Verfügbar von 16 A bis zu 125 A für industrielle Großlasten
- Patentierte Doppelzylinder-Klemme für das gleichzeitige Verdrahten von Kabeln und Phasenschienen
- Reale Schaltstellungsanzeige (CPI) direkt an den Hauptkontakten
- Uneingeschränkte Funktion in erweiterten Temperaturbereichen von -25 °C bis +55 °C
- Flexible Montagevarianten mit Neutralleiter links oder rechts
Eigenschaften & Vorteile
- APR-Technologie filtert transiente Störströme und verhindert teure Produktionsausfälle
- Typ B schützt zuverlässig vor glatten Gleichfehlerströmen aus Frequenzumrichtern
- Typ B+ deckt ein Frequenzspektrum bis 20 kHz ab und verhindert zuverlässig Staubbrände
- Sichere Einspeisung von oben oder unten ermöglicht flexible Schaltschrankkonzepte
- Mechanische Blockierungsanzeige signalisiert das Auslösen durch einen tatsächlichen Fehlerstrom
- Umfangreiches, werkzeuglos montierbares Zubehör für die Fernüberwachung und Steuerung
Weitere
Leistungsmerkmale
- Bedingter Bemessungskurzschlussstrom ($I_{nc}$) bis zu 10 kA mit passender Vorsicherung
- Stoßstromfest bis zu 3 kA (Standard/APR) und bis zu 5 kA (Selektive Versionen)
- Über 20.000 Schaltspiele für den langfristigen Dauereinsatz
- Bemessungsisolationsspannung ($U_i$) von 500 V für industrielle Isolationsprüfungen
- Vollständige Konformität nach Produktnormen IEC/EN 61008 und VDE-Zertifizierung
- Sicheres Trennen von Mischfrequenzen bei einphasigen Umrichtern (Typ F)
- Optimierte Strombahngeometrie reduziert die Wärmeentwicklung im Schaltschrank
Technische Details
Nennfehlerstrom ($\Delta I_n$)
10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Nennstrom ($I_n$)
Bis zu 125 A (für Industrieanwendungen)
Auslösecharakteristik
Typ A, Typ F (mischfrequenzsensitiv), Typ B (allstromsensitiv), Typ B+ (Brandschutz)
Polzahl
2-polig oder 4-polig
Bemessungsspannung ($U_n$)
230 / 400 V AC bis 440 V AC
- Automatisierte Fertigungslinien: Absicherung dreiphasiger Frequenzumrichter an Motoren und Roboterarmen mittels Typ B
- Klima- und Lüftungstechnik: Einsatz von Typ F bei einphasig drehzahlgeregelten Lüftermotoren und Pumpensystemen
- Gewerbliche Ladeinfrastruktur: Absicherung von AC- und DC-Wallboxen für Elektrofahrzeuge gegen glatte DC-Fehlerströme
- Feuergefährdete Betriebsstätten: Erweiterter vorbeugender Brandschutz in Holz- und Textilverarbeitungen durch Typ B+
- Rechenzentren und IT-Infrastruktur: Schutz von Server-Racks mit Typ A-APR zur Vermeidung von Fehlauslösungen durch Netzfilter
- Photovoltaik-Großanlagen: Sichere Entkopplung von Wechselrichtern auf der AC-Seite zum Schutz vor Ableitströmen
Selektiver und allstromsensitiver Schutz mit ABB F200 in der Industrie
Fehlerstromschutz für höchste Netzdichte und komplexe Lasten
Fortschrittliche Erkennung von Fehlerströmen ohne Kompromisse beim Anlagenbetrieb
In modernen Industrie- und Gewerbebetrieben stellt die Vielzahl elektronischer Verbraucher den klassischen Fehlschlussschutz vor enorme Herausforderungen. Hochfrequente Schaltvorgänge und kapazitive Ableitströme führen bei Standard-FI-Schaltern oft zu Fehlauslösungen. Die ABB Baureihe F200 füllt diese Lücke, indem sie präzise Frequenzfilterung mit robuster Mechanik kombiniert. Trotz ihrer kompakten Abmessungen auf der DIN-Schiene bieten die Schalter einen vollwertigen Schutz vor gefährlichen Strömen gegen Erde.
Schutz bei Mischfrequenzen und glatten DC-Strömen
Durch den flächendeckenden Einsatz von Umrichtern und Gleichrichtern entstehen Fehlerströme, die keine reinen Sinuswellen mehr sind. Während Typ F Mischfrequenzen abfängt, detektiert Typ B glatte Gleichfehlerströme, welche die Auslösespule eines normalen Typ A Schalters magnetisch sättigen und damit wirkungslos machen würden.
Branchenübergreifende Zulassungen und Zuverlässigkeit
Die F200-Geräte entsprechen den härtesten Prüfkriterien. Dank ihrer Beständigkeit gegen klimatische Schwankungen und mechanische Vibrationen sind sie sowohl für raue Industrieumgebungen als auch für sensible gewerbliche Infrastrukturen optimal geeignet.
Flexibler Systemausbau mit Zubehör
Trotz des standardisierten Modulwerts lassen sich an der Baureihe F200 front- oder seitlich aufrastbare Signalkontakte, Hilfsschalter oder Arbeitsstromauslöser anbringen. Damit lässt sich der Status des FI-Schalters jederzeit direkt in übergeordnete Gebäude- oder Prozessleitsysteme (SPS) integrieren.
