für höchste Ansprüche & anspruchsvolle Umgebungen

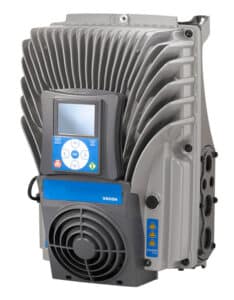

VACON 100 X
Dezentraler Frequenzumrichter für maximale Flexibilität und Robustheit
Der VACON® 100 X ist die optimale Antriebslösung für anspruchsvolle Anwendungen, die eine robuste und schaltschranklose (dezentrale) Montage erfordern. In seinem kompakten und widerstandsfähigen Gehäuse sind alle Leistungskomponenten, inklusive einer integrierten Zwischenkreisdrossel zur Oberschwingungsfilterung, bereits fest verbaut. Die gesamte Verdrahtung und die Bedieneinheit sind in einem einzigen, leicht zugänglichen Klemmengehäuse zusammengefasst, was die Installation vereinfacht und wertvollen Platz spart.
Wichtigste Merkmale
- IP66/Type 4X Gehäuse
- 3 x 208-240 V...1,1-15 kW
- 3 x 380-500 V...1,1-37 kW
- Ideal für den Einsatz in rauen Umgebungen
- für Temperaturspannen zwischen -40°C und +60°C
- 3 g Widerstand gegenüber Vibrationen (nach 3M7/IEC 60068-2)
Eigenschaften & Vorteile
VACON® 100 X ist die perfekte All-in-One-Antriebslösung für alle dezentralen Anwendungen, die höchste Anforderungen an Robustheit, Flexibilität und intelligente Funktionalität stellen.
- Ideal für raue, schmutzige, feuchte oder vibrationsreiche Umgebungen
- Leicht zu reinigen (auch mit Hochdruckreinigern)
- Zulassung für öffentliche Netzwerke macht die Installation flexibler
- Vacon-Programmierung ermöglicht eine erstklassige Integration für unzählige OEM-Applikationen
- Hohe Effizienz und optimierte Luftströmung garantieren eine lange Lebenszeit
- Kann in jeder Position an Motor/Maschine montiert werden, passt in jeden Raum
- Mit ‚arctic mode‘ (optional) betriebsbereit bis -40°C
- Im Gehäuse integrierter Netzschalter (optional)
- kostenlose Software VACON® Live | VACON® NCDrive zur Inbetriebnahme, Parametrierung, Überwachung und Diagnose der Geräte
Weitere
Leistungsmerkmale
- IP66/Type 4X Gehäuse
- 3 g Widerstand gegenüber Vibrationen (nach 3M7/IEC 60068-2)
- Unterstützt Induktions-, Permanentmagnet- und Synchron- Reluktanzmotoren
- Optionsweise Auslegung, um in Temperaturspannen zwischen -40°C und +60°C zu funktionieren
- Integriert mit RS485 Modbus und Industrieller Ethernet-Kommunikation
- Sicher abgeschaltetes Drehmoment (STO)-Modus nach SIL 3
- Eingebaute EMV-Filter für EN61800-3 Kategorie C2 (C1 als Option)
- DC-Drossel und Filmkondensator erfüllen EN61000-3-12-Anforderungen
- Integrierter Brems-Chopper
- PTC-Eingang als Standard
Technische Details
Spannungs- und Leistungsbereich
3 x 208-240 V / 1.1-15 kW
3 x 380-500 V / 1.1-15 kW
3 x 525-690 V / 1.1-37 kW
Montageart
Wandmontage, dezentral
Schutzart
IP66/ Typ 4X
Weitere Informationen zu VACON 100 X Frequenzumrichter unter www.danfoss.de
Kostenlose Software VACON® Live | VACON® NCDrive suite.mydrive.danfoss.com
- Pumpstationen, Kläranlagen (für Pumpen, Rührwerke, Gebläse)
- Bewässerungssysteme
- Filteranlagen
- Förderbänder und Transportsysteme
- Brecher, Siebanlagen
- Kühlsysteme in rauen Umgebungen
- Lüfter und Ventilatoren
- Fördereinrichtungen und Transportsysteme
- Kompressoren
- Extruder
- Pumpen, Lüfter
Maximale Performance in extremer Umgebung

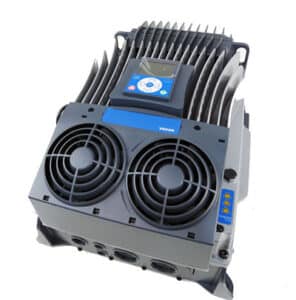

VACON 100 X: Robuster All-in-one Frequenzumrichter
Kompromisslose Leistung für anspruchsvollste Umgebungen
Der dezentrale Frequenzumrichter VACON® 100 X wurde speziell für Anwendungen entwickelt, bei denen herkömmliche Lösungen an ihre Grenzen stoßen. Er kombiniert maximale Robustheit mit herausragender Flexibilität und integrierter Intelligenz, um auch unter schwierigsten Bedingungen einen zuverlässigen Betrieb zu gewährleisten.
Für Extreme gemacht: Resistent gegen Schmutz, Wärme und Vibration
Ob in der Schwerindustrie, der Prozesstechnik oder im Außenbereich – der VACON® 100 X ist für raue Umgebungsbedingungen konzipiert. Er widersteht zuverlässig hohen Temperaturen, starkem Schmutzaufkommen und permanenten Vibrationen. Dank seiner glatten Oberfläche und der hohen Schutzart lässt er sich zudem mühelos reinigen, was ihn zur idealen Wahl für Branchen mit hohen Hygienestandards wie die Lebensmittel- oder Pharmaindustrie macht.
Maximale Flexibilität bei Installation und Anschluss
Die kompakte Bauweise erlaubt eine Montage in praktisch jeder denkbaren Position – selbst unter beengten Platzverhältnissen, wo jeder Zentimeter zählt. Diese Flexibilität wird durch die bereits integrierte Zwischenkreisdrossel weiter erhöht. Sie filtert Oberschwingungen effektiv, gewährleistet einen störungsarmen Betrieb und ermöglicht den problemlosen Anschluss des Frequenzumrichters auch an öffentliche Netze, ohne dass externe Filterkomponenten erforderlich sind.
Integrierte Intelligenz: Sicherheit und Vernetzung serienmäßig
Für moderne, Industrie 4.0-fähige Anlagen ist der VACON® 100 X bestens gerüstet. Die serienmäßig integrierte Ethernet-Kommunikation ermöglicht eine nahtlose Einbindung in bestehende Automatisierungsnetzwerke. Gleichzeitig sorgt die Sicherheitsfunktion Safe Torque Off (STO), ebenfalls standardmäßig an Bord, für Maschinensicherheit nach gängigen Normen und reduziert den Bedarf an externen Sicherheitskomponenten.
