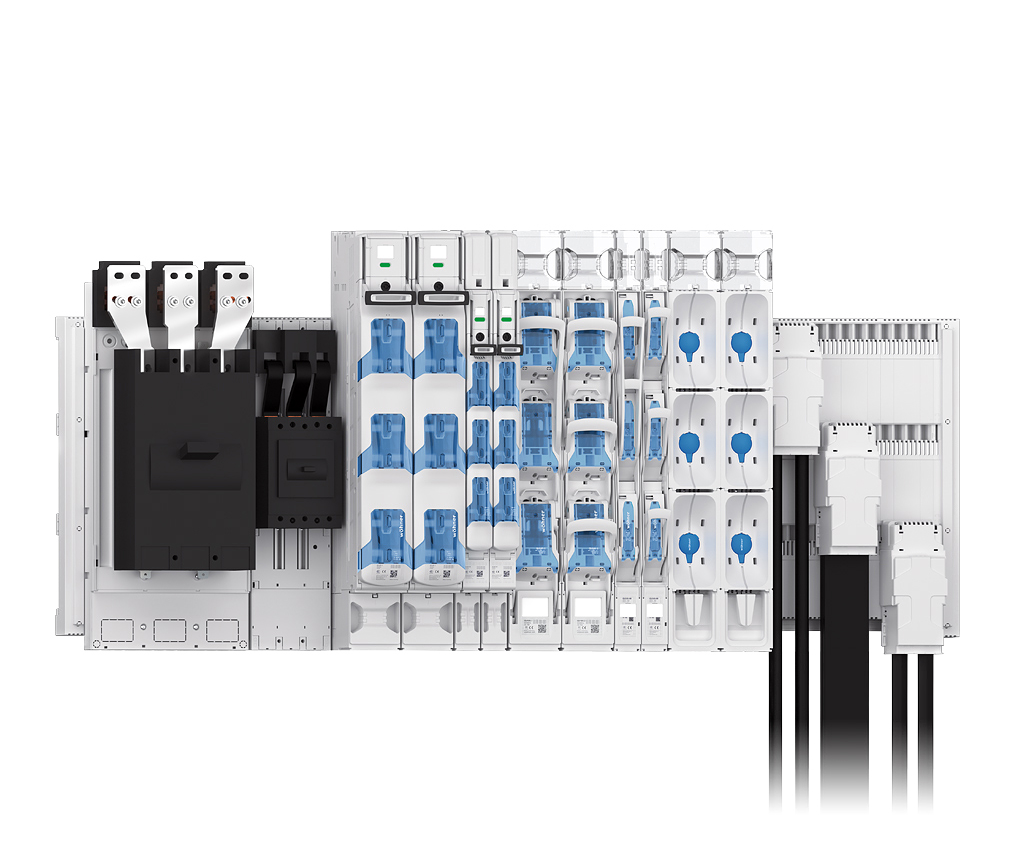

Hochstrom-Sammelschienensystem bis 2500A
Sammelschienensystem
185 mm
Das Hochleistungs-Sammelschienensystem für kompakte Energieverteilung
Das System 185Power ist das Hochstrom-Sammelschienensystem von Wöhner, das für die kompakte und sichere Energieverteilung bis 2500 A entwickelt wurde. Mit einem Schienenmittenabstand von 185 mm bildet es die ideale Basis für den Aufbau von leistungsstarken Niederspannungshauptverteilungen in der Industrie und in Infrastrukturprojekten. Das System überzeugt durch seine hohe Kurzschlussfestigkeit, einen durchgängigen Berührungsschutz und innovative Komponenten, die die Montage vereinfachen und beschleunigen.
Wichtigste Merkmale
- Vielseitiges Sammelschienensystem 185 mm
- Für hohe Ströme bis 2500 A
- Schienenmittenabstand 185 mm
- Extrem hohe Kurzschlussfestigkeit
- Breite Auswahl an Komponenten
- Durchgängiger Berührungsschutz
- Kompakte und platzsparende Bauweise
- Innovative Schnellmontage-Technik
Eigenschaften & Vorteile
- Ermöglicht kompakte Hochstromverteilungen
- Maximale Betriebssicherheit
- Reduziert Montagezeiten
- Hohe Flexibilität durch modulares System
- Einfache Planung und Konfiguration
- Normkonforme und geprüfte Lösungen
Weitere
Leistungsmerkmale
- System mit 185 mm Schienenmittenabstand
- Für 3- und 4-polige Aufbauten
- Umfassendes Portfolio an Lasttrennleisten (QUADRON®)
- Adapter zur Montage von Leistungsschaltern (EQUES®)
- Umfangreiches Zubehör für den Systemausbau
- Bauartnachweise nach IEC 61439
Technische Details
Bemessungsstrom
bis 2500 A
System
185Power
Hauptanwendung
Hochstrom-Energieverteilung
Für Sammelschienen
30, 40, 60, 80, 100, 120 x 10
- Energieverteilungen im Maschinen- und Anlagenbau
- Erneuerbare Energien
- Niederspannungshauptverteilungen (NSHV)
- Energieverteilung in der Industrie
- Steuerungs- und Automatisierungsschränke
- Infrastruktur (Flughäfen, Bahnhöfe, Rechenzentren)
- Einspeise- und Verteilerfelder für große Maschinen
- Energieerzeugung (z.B. Blockheizkraftwerke)
Wöhner Sammelschienensystem 185 mm
Folgende 185Power Komponenten erhalten Sie bei uns

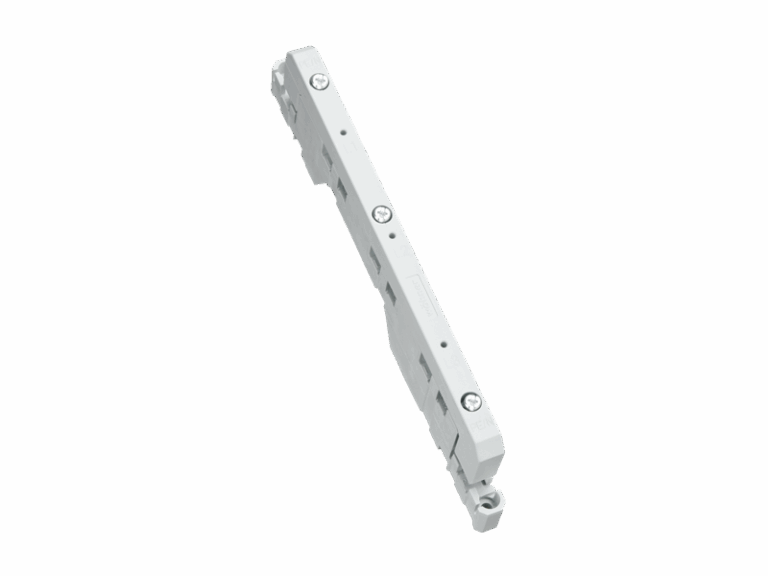

Schienenträger
3-polig
MEHR
Universal-Sammelschienenträger
- für ungebohrte Flachschienen: 30, 40, 60, 80, 100, 120 x 10
- für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Abdeckungen und Abschottungen
MEHR
- Systemabschottung, rückseitig, Set für Schienenträgerabstand
550 mm - Endabdeckung für Sammelschienenträger 01430,
Set für einen linken und einen rechten Schienenträger - Mittenabdeckung für Sammelschienenträger 01430 bei Verwendung des Schienenträgers als Mittelträger

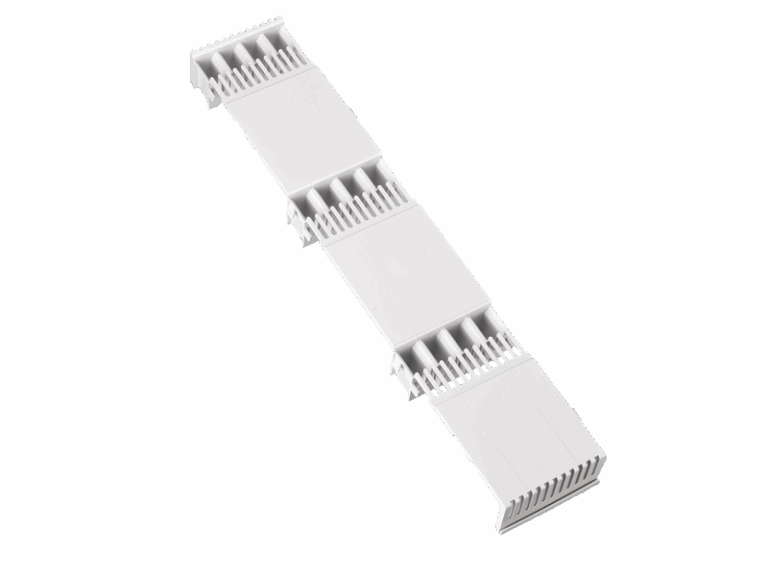

- CrossLink®185Power CrossLink®-Berührungsschutzmodul
50 x 540 mm - CrossLink®185Power Frontabdeckung IP40 für CrossLink®-Berührungsschutzmodul
Breite 100 mm, 1-polig - CrossLink®185Power CrossLink®-Berührungsschutzmodul
100 x 540 mm - Abschlussprofil 499 x 16 mm
- Abschlussprofil 649 x 16 mm

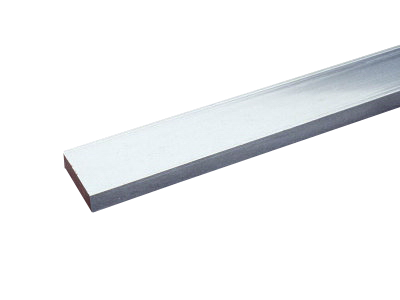

Sammelschienen
30 -120 x 10 mm
MEHR
- Sammelschiene 30 x 10
Länge 2,40 m, verzinnt - Sammelschiene 40 x 10
Länge 2,40 m, verzinnt - Sammelschiene 60 x 10
Länge 2,40 m, verzinnt - Sammelschiene 80 x 10
Länge 2,40 m, verzinnt - Sammelschiene 100 x 10
Länge 2,40 m, verzinnt - Sammelschiene 120 x 10
Länge 2,40 m, verzinnt
Stromwandler für alle Hauptkomponenten
MEHR
- Problemlose Integration in alle 185Power Systeme: QUADRON®185Power Speed, QUADRON®185Power, CRITO®185Power, EQUES®185Power und Wandlermodul
- Praktische Leitungsverlegung innerhalb des Gehäuses
- Einfache und werkzeuglose Montage möglich
- Sichere Plombierung zum Schutz vor Manipulation
- Stromwandler für Messbereiche von 80 A bis 1600 A
- Symmetrischer Aufbau für Einspeisung- oder Abgangsmessung
- Hohe Genauigkeit (Klasse 1 bis 0,5s) für die Verrechnung
- Rahmenklemme für einfache Verdrahtung von 2,5 bis 4 mm²
Erfahren Sie mehr über die Leistung des 185Power Systems
Power-Verteilung auf höchstem Niveau
Sammelschienensystem 185 mm:
Kompakt, sicher und effizient bis ins Detail
Das System 185Power wurde entwickelt, um große Energiemengen auf kleinstmöglichem Raum sicher zu verteilen. Jede Komponente ist darauf ausgelegt, die Montage zu beschleunigen, die Sicherheit zu maximieren und einen zuverlässigen Betrieb über Jahrzehnte zu gewährleisten.
Kompaktheit trifft Leistung
Der 185-mm-Standard ermöglicht den Aufbau extrem kompakter und dennoch leistungsfähiger Energieverteilungen. Dies spart wertvollen Platz im Technikraum und reduziert die Kosten für den Schaltschrank. Die hohe Kurzschlussfestigkeit bietet dabei maximale Reserven für einen sicheren Betrieb.
Sicherheit in jeder Komponente
Das durchgängige Konzept des Berührungsschutzes schützt das Personal bei Installations- und Wartungsarbeiten. Alle Komponenten sind so gestaltet, dass ein zufälliges Berühren aktiver Teile verhindert wird. Die geprüften Systemkomponenten garantieren eine normkonforme und betriebssichere Anlage.
Innovative Montagetechnik
Komponenten wie die QUADRON® 185Power Speed Lasttrennleiste mit ihrer werkzeuglosen Befestigungstechnik revolutionieren die Montage. Sie reduzieren die Installationszeit, vermeiden Fehler und gewährleisten eine dauerhaft sichere und zuverlässige elektrische Verbindung.
