Elektronischer Adapter für das CrossBoard®
Sammelschienen

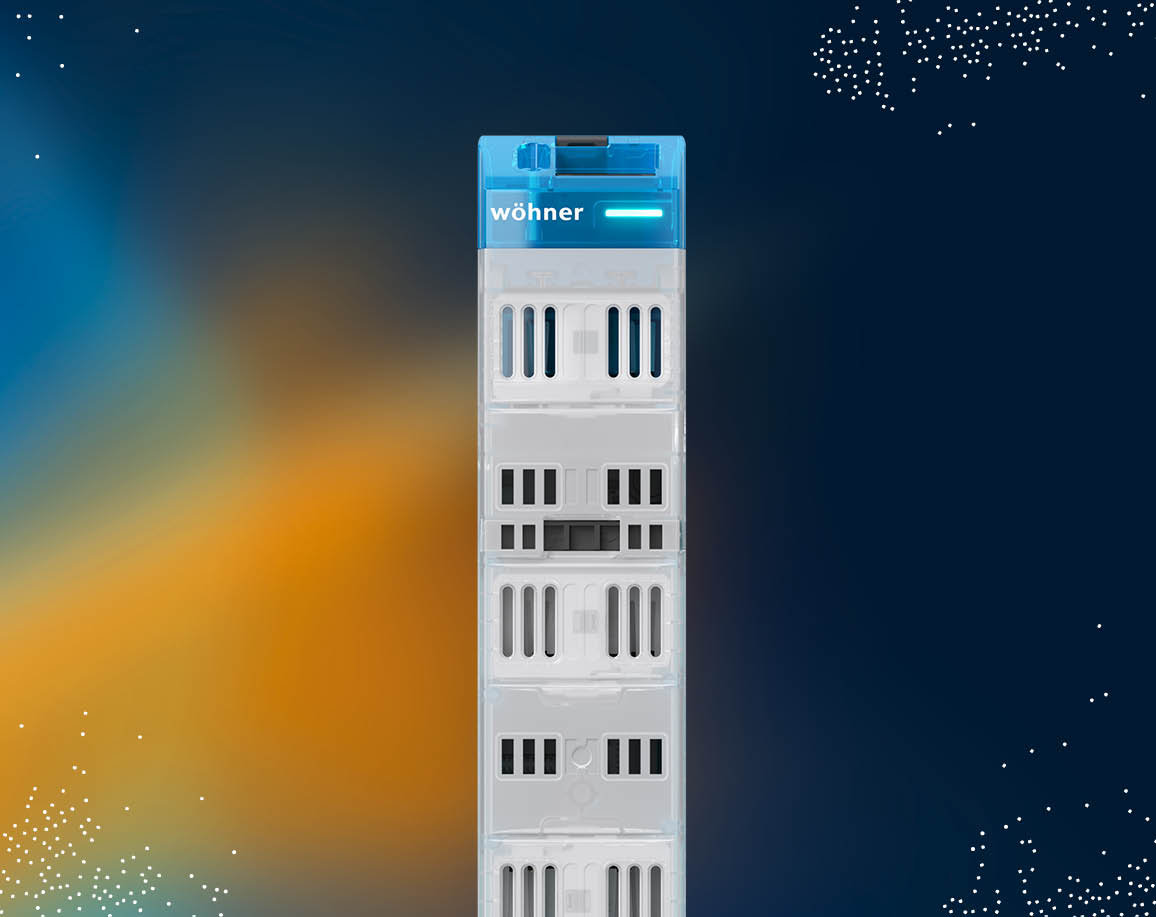

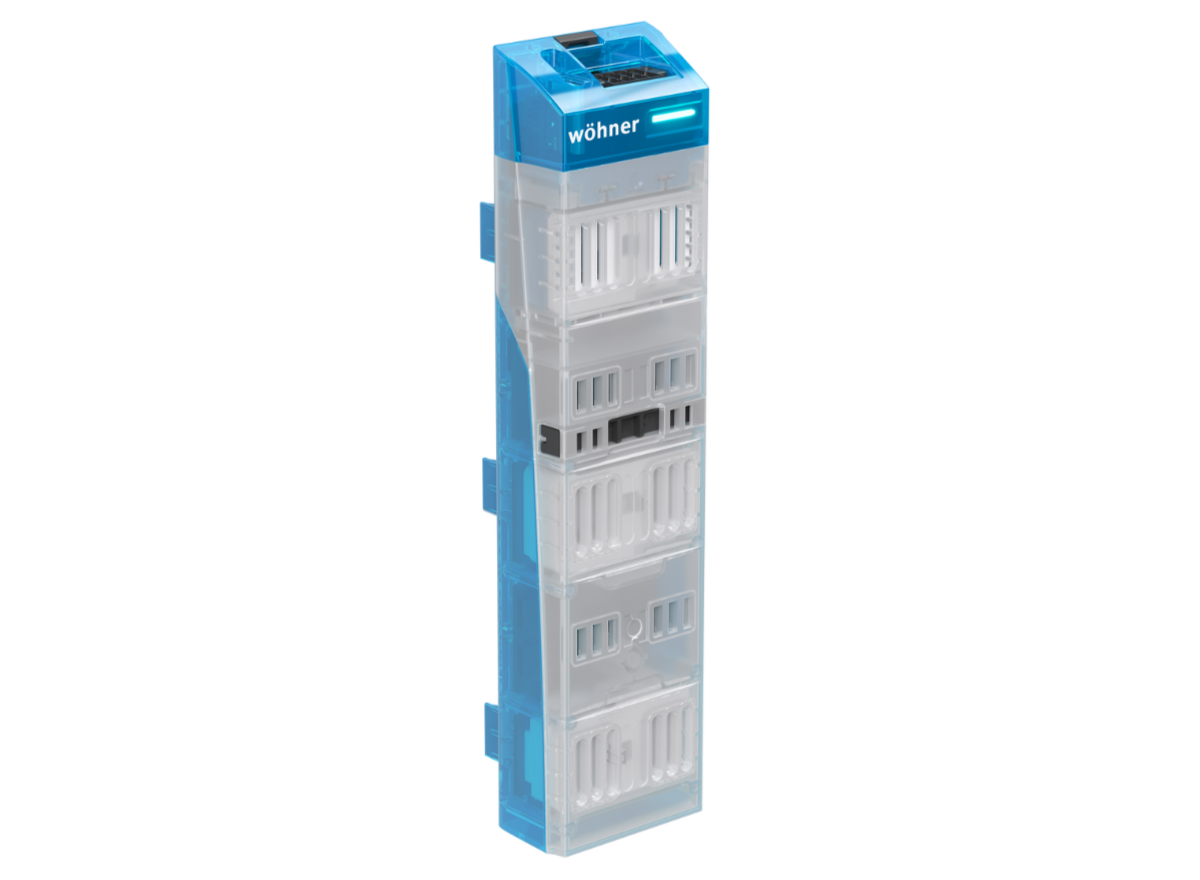

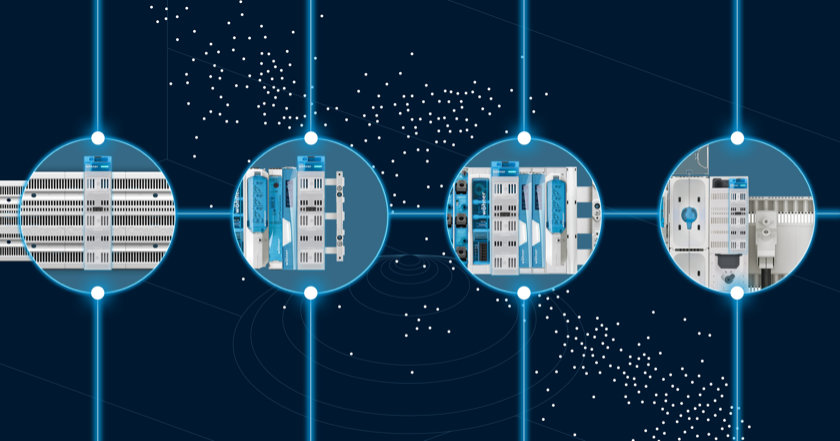

Adapter CrossMT
Der intelligente Adapter zur Digitalisierung des CrossBoard®
Der elektronische Sammelschienenadapter CrossMT erweitert das CrossBoard®-System um digitale Funktionen. Er misst präzise Strom, Spannung und Temperatur, berechnet daraus wichtige Kenngrößen wie Leistung und Energie und stellt diese Daten über moderne Schnittstellen wie IO-Link bereit. Dadurch integriert der herstellerunabhängige Adapter Komponenten ohne eigene Konnektivität in die digitale Infrastruktur.
Wichtigste Merkmale
- Intelligenter Sammelschienenadapter für CrossBoard® System
- Kommunikation via IO-Link
- Einfaches Aufstecken auf das CrossBoard®
- Messung von Strom, Spannung und Temperatur
- Integrierte Modbus RTU-Schnittstelle
- Extrem kompakte Bauform (22,5 mm)
- Digitale Ein- & Ausgänge zum Reagieren
- Einfache Konfiguration über USB-C
Eigenschaften & Vorteile
- Ermöglicht Predictive Maintenance
- Anbieteroffenes und flexibles Modul
- Spart Platz im Schaltschrank
- Reduziert Verdrahtungsaufwand
- Ermöglicht einfaches Energiemonitoring
- Schnelle, werkzeuglose Montage
- Nahtlose Systemintegration
- Detaillierte Sicherungs- & Lastüberwachung
- Ideal für Industrie 4.0-Anwendungen
Weitere
Leistungsmerkmale
- Präzise Shunt-Messtechnik bis 125 A
- Spannungsbereich bis 500 V AC
- IO-Link V1.1 Schnittstelle
- USB-C Schnittstelle für Wöhner ServiceTool
- Zwei digitale Ein- und Ausgänge
- Erfassung von Wirk- und Blindleistung
- RS485-Schnittstelle (Modbus RTU)
- Statusanzeige über LED
Technische Details
Bemessungsstrom
bis 100 A
System
CrossBoard® (Adapter für weitere Systeme)
Basissysteme 60Classic, 30Compact, 185Power
Schnittstellen
IO-Link, USB-C, Digital I/O
Anwendungsbereiche
bis 100 A und 600 V AC
- Messung von Einspeisungen zur Bestimmung von Netzqualität und Energieverbrauch
- Überwachung von gesicherten Abgängen zur Analyse der Sicherungsauslastung und zur Fehlererkennung
- Condition Monitoring von Motoren für vorausschauende Wartung (Predictive Maintenance)
- Energiemanagement nach ISO 50001
- Überwachung von Maschinenabgängen
- Lastmanagement in Verteilungen
- Transparenz über Energieverbräuche
- Messung von Einspeisungen (BEISPIEL: unter CRITO® 45 mm / 22,5 mm) zur Bestimmung von Netzqualität, Netzstabilität und Energieverbrauch
- Messung an einem gesicherten Abgang (BEISPIEL: unter QUADRON® NH000 49,5 mm) zur Sicherungsüberwachung (Hat die Sicherung ausgelöst? Wie ist die Sicherung ausgelastet?) und Überwachung des Stroms am Abgang
- Messung in Verbindung mit einem Motorschutzschalter (BEISPIEL: unter EQUES® 45 mm): zur Bestimmung von Motorkenngrößen (Phasenwinkel, Oberwellengehalt, Fehlerströme) und für Rückschlüsse auf den Motorzustand
CrossMT Sammelschienenadapter: Machen Sie Ihr CrossBoard® intelligent
Mehr als nur Messen: Daten intelligent nutzen mit Sammelschienenadapter CrossMT
Der Schlüssel zu transparenten und vorausschauenden Anlagen
Der CrossMT ist ein leistungsstarker Sammelschienenadapter zur Digitalisierung Ihrer Energieverteilung. Er erfasst nicht nur präzise Rohdaten, sondern verarbeitet diese intelligent weiter, um Ihnen tiefe Einblicke in den Zustand Ihrer Anlage zu geben und moderne Wartungsstrategien zu ermöglichen.
Präzise Erfassen und Analysieren
Die Messung von Strom und Spannung erfolgt mittels hochpräziser Shunt-Messtechnik, die alle relevanten Anwendungsbereiche bis 125 A abdeckt. Der CrossMT übernimmt dabei selbst die Analyse und Berechnung von abgeleiteten Größen wie dem Phasenwinkel oder der Leistung. Die Parametrierung erfolgt komfortabel über die USB-C-Schnittstelle mit dem Wöhner ServiceTool.
Klar Kommunizieren und Visualisieren
Die Kommunikation der aufbereiteten Daten an eine Steuerung oder Leitwarte erfolgt über das standardisierte IO-Link Protokoll. Dies ermöglicht eine hohe Datenqualität durch die Übermittlung relevanter Daten in Echtzeit oder in abgestimmten Paketen. Zusätzlich visualisieren mehrfarbige Status-LEDs an den Stirnseiten des Geräts die Betriebszustände direkt vor Ort und sind auch im verbauten Zustand gut sichtbar.
Intelligent Reagieren und Steuern
Der CrossMT Sammelschienenadapter kann nicht nur Daten liefern, sondern auch aktiv handeln. Die Reaktion erfolgt entweder auf Befehl der SPS oder dezentral im Sammelschienen-Adapter selbst. Über die integrierten digitalen Ein- und Ausgänge können beispielsweise Motorschutzschalter oder Relais geschaltet werden, um auf definierte Ereignisse oder Schwellwerte zu reagieren.
Weitere interessante Produkte
QUADRON® 185Power Speed

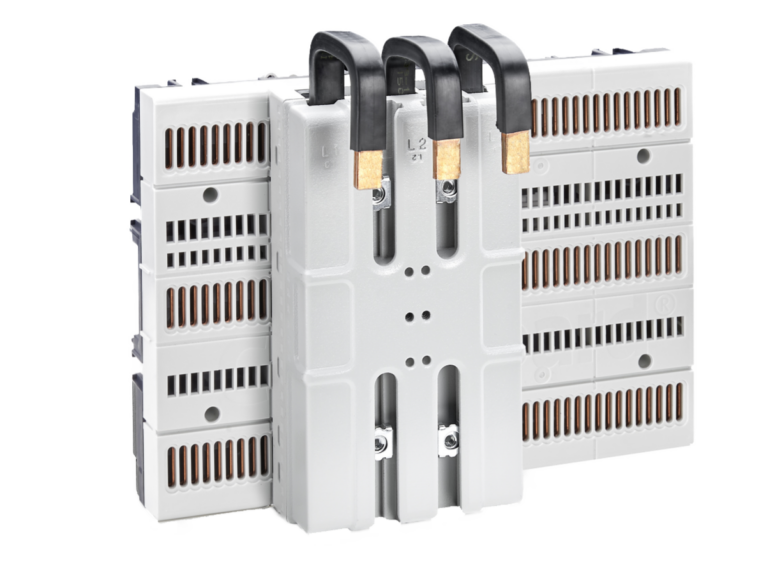

EQUES®Cross Board Adapter

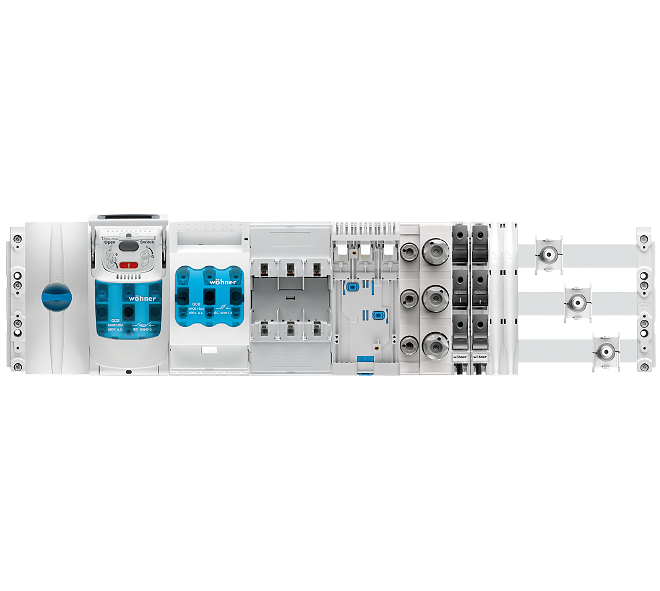

60mm Sammelschienen-system

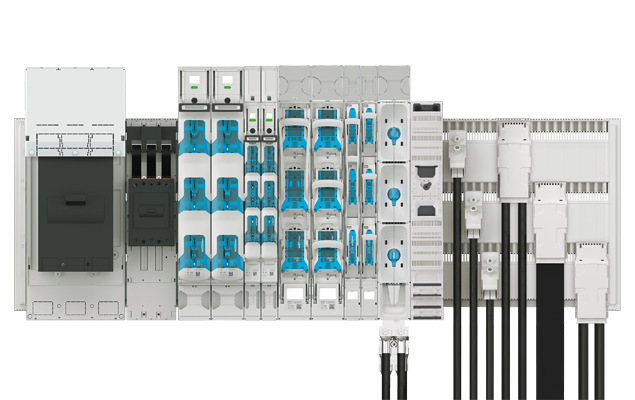

System 185Power
