Netzeil für CrossBoard® Sammelschienensystem

Netzteil 400 VAC / 24 VDC BROOME10® CrossBoard

Das systemintegrierte Netzteil
400 VAC/ 24 VDC für das CrossBoard®

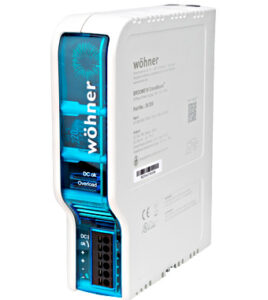

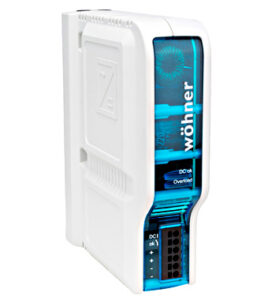

Das BROOME10® ist ein leistungsstarkes 24V DC-Schaltnetzteil, das exklusiv für das CrossBoard® Energieverteilungssystem entwickelt wurde. Es wird, wie alle CrossBoard®-Komponenten, werkzeuglos direkt auf das Basissystem aufgerastet und kontaktiert dabei automatisch die 230V- oder 400V-Hauptstrombahnen. Dies eliminiert die gesamte primärseitige Verdrahtung und macht das BROOME10® zur schnellsten, sichersten und platzsparendsten Lösung für die Erzeugung der 24V-Steuerspannung in Ihrer Verteilung.

Wichtigste Merkmale

Netzteil 400 VAC/ 24 VDC zum direkten Aufstecken
Plug-and-Play Direktkontaktierung auf dem CrossBoard®
Keine primärseitige Verdrahtung notwendig
Werkzeuglose und schnelle Montage
Versorgung aus 1, 2 oder 3 Phasen
Ausgang 24 VDC mit 10 A
Nur 45 mm Baubreite dank Wirkungsgrad von 95%
Intelligenter Selbstschutz bei Kurzschluss mit automatischem Neustart

Eigenschaften & Vorteile

Reduzierter Verdrahtungsaufwand durch den Entfall der Vorsicherung
Maximale Anlagensicherheit dank 6 kV Überspannungsfestigkeit
Spart wertvollen Platz im Schaltschrank
Maximale Installationssicherheit
Minimaler Einschaltspitzenstrom durch elektronische Begrenzung
Perfekte Systemintegration
Übersichtlicher und einfacher Aufbau
Durch flexible Reihen- und Parallelschaltung mehrerer Netzteile
- Steuerspannungen von 24 V DC bis 72 V DC
- Skalierbare Ausgangsströme von 10 A, 20 A, 30 A und mehr möglich

Weitere

Leistungsmerkmale

Eingangsspannung 380-480 V AC 3-phasig
Ausgangsspannung 24 V DC (einstellbar)
Ausgangsstrom 10 A
Hoher Wirkungsgrad von über 95%
Werkzeuglose Montage auf dem CrossBoard®

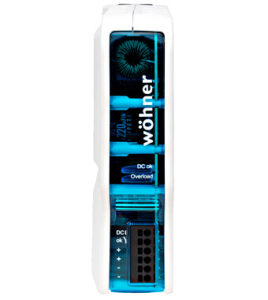

Status- und Diagnose-LEDs
Parallelschaltbar zur Leistungserhöhung
Minimaler Einschaltspitzenstrom durch elektronische Begrenzung
Hohe Überspannungsfestigkeit
IEC und UL-Zulassung

Technische Details

Ausgangsspannung

24 V DC

System

CrossBoard®

Schnittstellen

CrossLink®

Ausgangsstrom

10 A

Weitere Informationen zu Netzteil 400V AC/ 24V DC BROOME10® CrossBoard unter www.woehner.de

Maschinen- und Anlagenbau
Erneuerbare Energien
Erzeugung der 24V-Steuerspannung in Maschinensteuerungen
Versorgung von SPSen, Sensoren und Aktoren
Dezentrale Stromversorgungen in größeren Anlagen

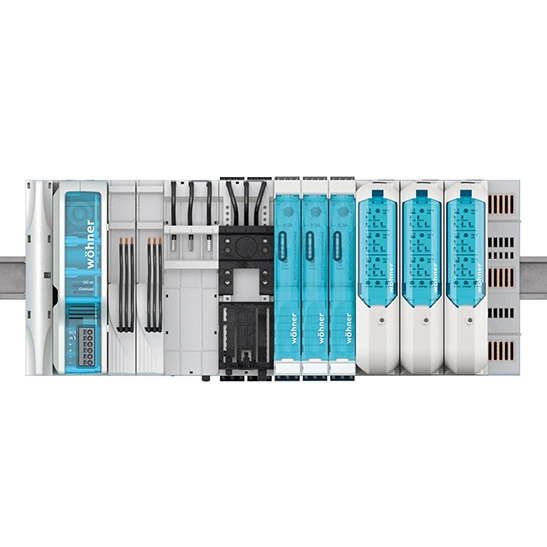

Energieverteilungen im CrossBoard® System
Alle Anwendungen, die eine zuverlässige 24VDC-Spannung erfordern

Erleben Sie die Welt der Energieverteilung mit dem CrossBoard® - Nahtlose Integration des Netzteil 400 VAC/ 24 VDC BROOME10®

BROOME10® netzteil 400 VAC/ 24 VDC: Die intelligenteste Art der 24V-Versorgung

Nahtlos, schnell und absolut sicher in Ihr System integriert

Das BROOME10® ist nicht nur ein Netzteil, es ist ein integraler Bestandteil des CrossBoard®-Ökosystems. Es wurde entwickelt, um die Systemvorteile – Geschwindigkeit, Sicherheit und Kompaktheit – auch für die Erzeugung der Steuerspannung konsequent umzusetzen.

Installation
in Rekordzeit

Die primärseitige Verdrahtung eines Netzteils ist oft aufwändig und fehleranfällig. Beim BROOME10® entfällt dieser Arbeitsschritt komplett. Das Modul wird einfach auf das CrossBoard® aufgerastet und ist sofort einsatzbereit. Schneller und sicherer kann eine Stromversorgung nicht installiert werden.

Maximaler Platz
und Effizienz

Da keine separate Zuleitung mit Schutzorganen für das Netzteil erforderlich ist, spart das BROOME10® erheblich Platz im Schaltschrank. Sein hoher Wirkungsgrad von über 95% minimiert die Verlustleistung, sorgt für einen kühlen Schaltschrank und senkt die Betriebskosten.

Perfekte
Systemharmonie

Das BROOME10® ist perfekt auf das CrossBoard® abgestimmt. Es nutzt die vorhandene Infrastruktur optimal und fügt sich nahtlos in das Design und die Sicherheitsphilosophie des Systems ein. Die Versorgung direkt aus den Hauptstrombahnen sorgt für eine stabile und zuverlässige 24V-Spannung für alle angeschlossenen Steuerungs- und Automatisierungskomponenten.
