Hybrid Motorstarter mit C14 Technologie

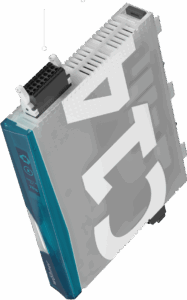

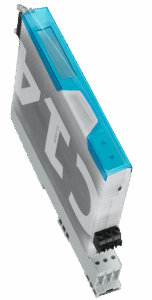

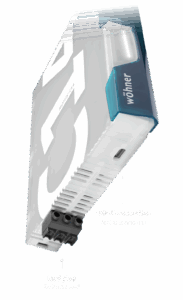

Elektronischer Motorstarter MOTUS® C14
Intelligenter elektronischer Motorstarter für das Sammelschienensystem
Der Motus® C14 ist ein elektronischer Motorstarter, der die Vorteile robuster Relaistechnik mit verschleißfreier Halbleitertechnologie vereint. Er ist als Direkt- oder Wendestarter verfügbar und für die direkte, werkzeuglose Montage auf Sammelschienensystemen mit C14-Sicherungssockeln konzipiert. Mit integriertem Motorschutz und optionaler Kommunikationsanbindung ist der Motus® C14 die langlebige, kompakte und hocheffiziente Lösung zum Schalten und Schützen von Motoren bis 5,5 kW.
Wichtigste Merkmale
- Intelligenter elektronischer Motorstarter - direkt in SPS-Steuerungen einbindbar
- C14-Technologie: extrem schnelles Kurzschluss-Handling, eigensicher und nach dem Kurzschluss wiedereinschaltbar
- Direkt- und Wendestarter-Funktion
- Bis zu 10-fache Lebensdauer gegenüber Schützen
- Werkzeuglose Montage auf C14-Sockel
- Integrierter elektronischer Motorschutz
- Vielfältige Anwendungsmöglichkeiten - auch 1-phasiges Schalten von Motoren (3-phasiger Motor oder bis zu drei 1-phasige Motoren)
- Leichte Bedienung, einfache Parametrierung
Eigenschaften & Vorteile
- Geringe Baubreite von 22,5 mm
- Blitzschnelle Abschaltung in 10 Mikrosekunden bei Kurzschluss, schneller als jede Sicherung
- Erhöhte Anlagenverfügbarkeit durch sofortige Wiedereinschaltbarkeit nach Fehlerbehebung
- Werkzeuglose und steckbare Montage für schnelle und sichere Installation
- Ermöglicht einfaches Energiemonitoring
- Umfassende Daten für vorbeugende Wartung und frühzeitige Fehlererkennung
- Nahtlose Systemintegration
- Umfangreiche Datenanalyse: breite Palette von Mess-, Kommunikations- und Servicedaten
- Integrierte Kommunikations- und Messtechnik
- Predictive Maintenance: Eigendiagnose und Data-Logging-Funktionen zur vorausschauenden Wartung
Weitere
Leistungsmerkmale
- Hybridtechnologie (Relais + Halbleiter)
- Motorschutzklasse Class 10
- Kurzschlussschutz bis 50 kA
- LED-Statusanzeige
- Zwei digitale Ein- und Ausgänge
- Geringe Baubreite von 22,5 mm
- Not-Halt-Funktion nach SIL 3 / PLe
- IO-Link zur Steuerung und Diagnose (optional)
Technische Details
Stromstärken
2,6 A | 6,6 A | 12,0 A
System
CrossBoard®, Basissystem 30Compact, 60Classic, Panel, 185Power
Schnittstellen
IO-Link
Schaltzyklen
30.000.000
Weitere Informationen zu MOTUS® C14 unter www.woehner.de
Wöhner Servicetool zur Inbetriebnahme, Parametrierung, Data-Logging unter www.woehner.de/servicetool
- Maschinen- und Anlagenbau
- Schalten von dreiphasigen Motoren bis 3 kW, alternativ können auch bis zu drei einphasige Motoren geschaltet werden
- Schalten von Motoren und Antrieben in Maschinen/ in der Prozesstechnik
- Steuerung von Motoren und ohmscher Lasten 1-polig oder 3-polig
- Direkt- und Softstarter für Motoren (IE2, IE3 und IE4)
- Wende- und Softstarter für Motoren (IE2, IE3 und IE4)
- Heizungssteller für Maschinen
- Energiemanagement nach ISO 50001
- Diagnose von Servicedaten, Messtechnikdaten, Wartungsdaten
- Systemumfeld-Diagnosen für Sammelschiene, Data-Logging, Motor sowie Eigendiagnose

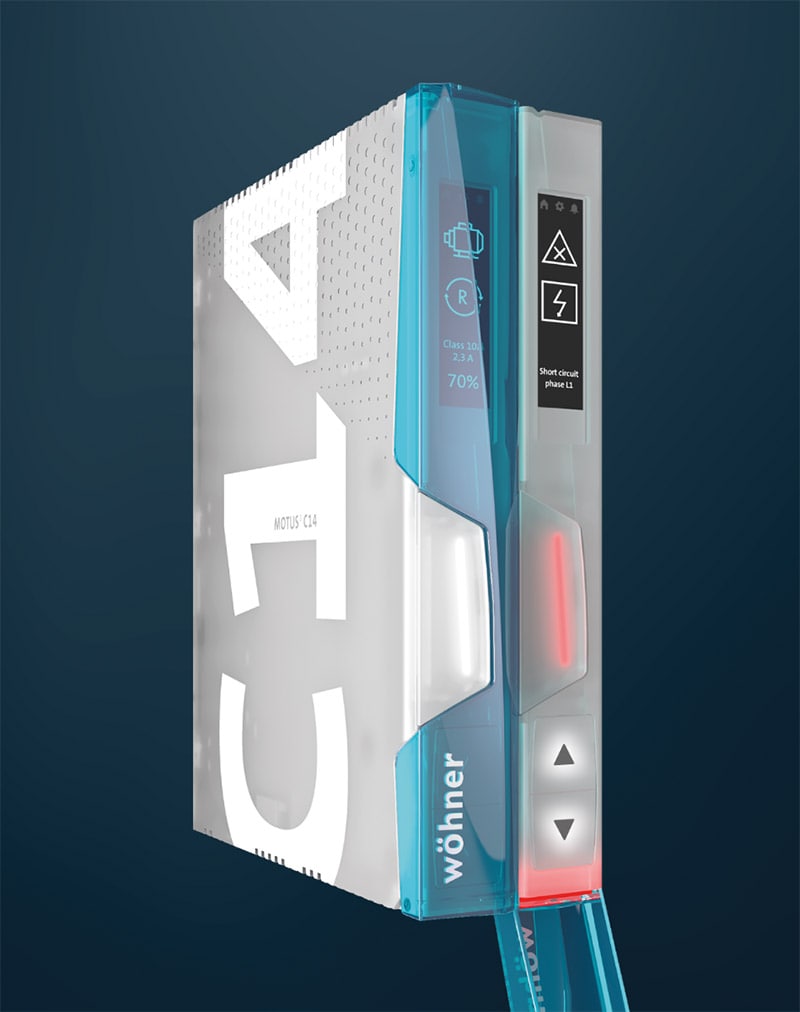

Die neue Dimension der Motorsteuerung: Motus® C14. Kompakt, sicher, effizient.
MOTUS® C14: Kompakt, langlebig und intelligent vernetzt
Der moderne Weg, Motoren zu schalten und zu schützen
Der elektronische Motorstarter Motus® C14 ersetzt mehrere klassische Komponenten wie Schütze und Motorschutzrelais. Er vereint deren Funktionen in einem kompakten Gerät und fügt die Vorteile der intelligenten Hybridtechnologie und optionaler Vernetzung hinzu, um Ihre Anlage effizienter und zuverlässiger zu machen.
Maximale Lebensdauer
Die Hybridtechnologie nutzt Halbleiter für das verschleißfreie Ein- und Ausschalten, während robuste Relais den Dauerstrom verlustarm führen. Dies reduziert den Verschleiß auf ein Minimum und ermöglicht eine bis zu 10-mal höhere elektrische Lebensdauer im Vergleich zu rein mechanischen Schützen.
Einfachste Montage
Der elektronische Motorstarter wird werkzeuglos direkt auf einen vorhandenen C14-Sicherungssockel auf dem 60mm-Sammelschienensystem aufgerastet. Dies sorgt für eine sichere Kontaktierung und eine extrem schnelle, fehlerfreie Installation.
Intelligente Diagnose
In der Variante mit IO-Link-Schnittstelle liefert der Motus® C14 wertvolle Diagnose- und Prozessdaten direkt an die Steuerung. Informationen wie Motorstrom, Schaltzustand oder Fehlerstatus ermöglichen ein modernes Condition Monitoring und eine vorausschauende Wartung.
