Switch mit frontseitigen Anschlüssen für flache Gehäuse

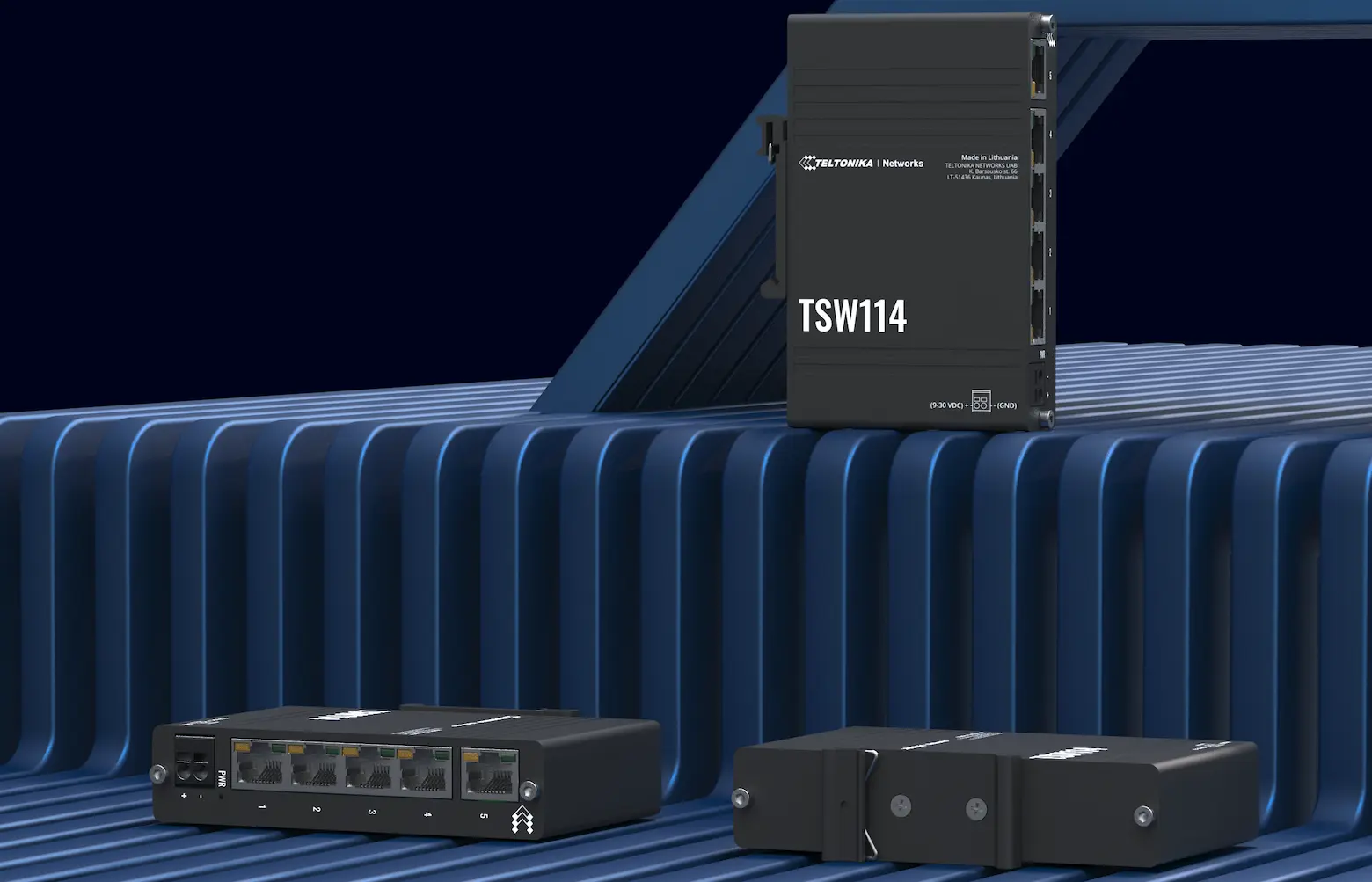

Industrie Gigabit Switch TSW114
Platzsparende Vernetzung mit dem kompakten Schaltschrank Gigabit Switch
Der Teltonika TSW114 setzt neue Maßstäbe in der Installationseffizienz für flache Schaltschränke. Durch seine konsequent frontseitig angeordneten Anschlüsse ermöglicht er eine extrem platzsparende Montage und einfachste Wartung. Als innovativer Switch mit frontseitigen Anschlüssen bietet er die volle Gigabit-Performance für datenintensive Anwendungen bei minimaler Einbautiefe.
Wichtigste Merkmale
- Schaltschrank Gigabit Switch mit 5 Ports für Hochgeschwindigkeits-Daten
- Integrierte DIN-Schienen-Halterung für werkzeuglose Montage auf der Hutschiene
- Kompakter Ethernet Switch im robusten eloxierten Aluminiumgehäuse
- Passive PoE-In Unterstützung am LAN-Port 1 zur Energieversorgung
- Extrem geringe Baubreite und Tiefe spart Platz in schmalen Maschinengehäusen
- Industrietaugliches Design mit integrierter Erdungsschraube an der Frontseite
- Plug-and-Play Architektur für sofortigen Einsatz ohne jede Konfiguration
- Hohe Kurzschlussfestigkeit schützt die gesamte Netzwerk-Infrastruktur
- Status LEDs direkt an der Vorderseite für schnelle Funktionskontrolle
Eigenschaften & Vorteile
- All-in-One-Gerät: spart wertvolle Montagezeit während der Installation
- Direkter Zugriff auf alle Kabel – drastische Reduzierung der Servicezeit
- Platzersparnis ermöglicht eine höhere Packungsdichte der Hutschienen-Komponenten
- Langlebige Konstruktion ohne Lüfter garantiert geräuschlosen Betrieb
- Zuverlässiger Betrieb auch bei extremen Temperaturen von -40 bis +75 Grad Celsius
- Hohe Resistenz gegen Schocks und Vibrationen in industriellen Umgebungen
- Geringe Wärmeentwicklung schützt benachbarte Geräte im Schaltschrank
- Frontale LED-Statusanzeigen für jeden Port zur schnellen Fehleranalyse
- Breiter Eingangsspannungsbereich von 9 bis 30 V DC
- Skalierbare Lösung durch einfaches Aneinanderreihen mehrerer Einheiten
Weitere
Leistungsmerkmale
- Vermittlungskapazität von 10 Gbps für verlustfreien Datentransfer
- MAC-Adresstabelle mit 2.000 Einträgen für präzise Paket-Adressierung
- Datenpuffer von 128 KB minimiert Verzögerungen bei Traffic-Spitzen
- Unterstützung von Jumbo Frames bis zu 9.216 Bytes für große Datenpakete
- Maximale Leistungsaufnahme von nur 2,3 Watt unter voller Last
- Gewicht von nur 174 Gramm ermöglicht flexible Montagepositionen
- Automatischer Crossover durch Auto-MDI/MDI-X an allen Gigabit Ports
- Erfüllt die Anforderungen für PROFINET Class A Anwendungen
- Zuverlässige Signalübertragung über Distanzen bis zu 100 Metern pro Port
Technische Details
Ethernet-Ports
5 x 10/100/1000 Mbps RJ45
Eingangsspannung
9 – 30 V DC
Abmessungen
113,1 x 27,4 x 80,5 mm
Leistungsaufnahme
Idle: 0,3 W / Max: 2,3 W
Betriebstemperatur
-40 °C bis +75 °C
Weitere Informationen zum Teltonika TSW114 unter www.teltonika-networks.com/de
Informationen zur Fernverwaltung über das Teltonika RMS unter www.teltonika-networks.com/de/rms
TSW114 Quick Start Guide für die Inbetriebnahme unter www.teltonika-networks.com/de/qsg
- Vernetzung von Sensoren in der Fertigungsautomatisierung
- Einsatz in Gehäusen mit sehr begrenztem Platzangebot
- Industrie‑Automation
- Anbindung von Steuerungseinheiten in kompakten Maschinen
- Retail
- Verkehrstechnik: Vernetzung von Ampelsteuerungen in flachen Outdoor-Gehäusen
- Intralogistik: Anbindung dezentraler Scan-Stationen an Förderbänder
- Sonderfahrzeugbau: Platzsparende Datenverteilung in Einsatzfahrzeugen
- Pharmazeutische Industrie: Vernetzung von Sensoren in reinen Produktionszellen
- Robotik: Platzsparende Steuerungskonstruktion in kompakten Greifarmen
- Smart Building: Vernetzung von flachen Wand-Unterverteilungen
- Mobile Messtechnik: Einbau in kompakte Messkoffer für den Außendienst
TSW114: Schaltschrank Gigabit Switch 5-Port
Quick Start Guide
Platzoptimierung neu gedacht – Switch mit frontseitigen Anschlüssen
TSW114: Die innovative Lösung für flache Schaltschränke und kompakte Gehäuse
Acht Gigabit-Ports auf extrem kompaktem Raum machen den TSW114 zur idealen Lösung für schmale Schaltschränke. Die einfache Hutschienen-Montage ermöglicht eine schnelle und stabile Erweiterung bestehender Industrienetzwerke.
Revolutionäre Ergonomie
Die frontale Kabelführung macht diesen kompakten Ethernet Switch zum Favoriten für Instandhalter. Alle Steckverbindungen sind ohne Demontage des Geräts direkt zugänglich.
Minimale Einbautiefe
Dieser Schaltschrank Gigabit Switch spart wertvolle Millimeter in der Tiefe. Er passt perfekt in Standard-Elektroverteiler, in denen herkömmliche Switches zu tief bauen würden.
Höchste Montage-Effizienz
Dank integriertem DIN-Schienen-Halter und Passive PoE-In wird der Verdrahtungsaufwand im Feld auf ein Minimum reduziert. Ideal für dezentrale IIoT-Infrastrukturen.
