Brillante Visualisierung und intuitive Steuerung

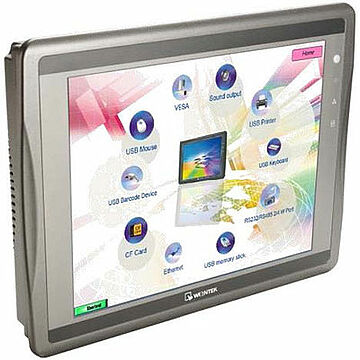

Design-HMI XE-Serie
HMI Panels für brillante Visualisierungen und
High-Speed-Performance
Die HMI Bediengeräte der XE Serie setzen neue Maßstäbe in puncto Design, Bedienkomfort und Performance. Sie wurden für anspruchsvolle Maschinen und Anlagen entwickelt, bei denen die Visualisierung ein zentrales Qualitätsmerkmal darstellt. Mit ihrer eleganten Echtglas-Front, einem brillanten, hochauflösenden Display und einem leistungsstarken Prozessor bieten die XE Panels ein Bedienerlebnis, das dem eines Premium-Tablets in nichts nachsteht. Sie sind die perfekte Wahl für Maschinenbauer, die Wert auf modernste Technik und ein herausragendes Design legen.
Wichtigste Merkmale
- Leistungsstarker Cortex A8 1GHz Prozessor
- Brillantes kapazitives Multi-Touch-Display von 9,7" bis 15"
- Gehäuse aus Kunststoff (9,7 Zoll) oder Aluminium (12 & 15 Zoll) für robustes Design
- Lüfterloses System für zuverlässigen Betrieb
- Frontseitiger Schutz nach IP65 und NEMA4-Konformität
- Schnelle Datenverarbeitung und Echtzeit-Anzeige
- Unterstützung komplexer Animationen und schneller Seitenwechsel
Eigenschaften & Vorteile
- Displays mit Cortex A8 1GHz Prozessor
- Optimiert für CODESYS V3 Visualisierung
- Reduziert die Hardwarekosten
- Ideal für Serienmaschinen
- Leistungsstarker Prozessor für schnelle Datenverarbeitung und Echtzeit-Anzeige
- Brillante Displays von 9,7 Zoll bis 15 Zoll für klare Visualisierung
- Schnelle Datenverarbeitung und Seitenwechsel
- Ideal für anspruchsvolle Industrieumgebungen
Weitere
Leistungsmerkmale
- Resistiver Touchscreen
- 12,1-Zoll-IPS-LCD-Display mit 1024 x 768 Auflösung
- 256 MB Flash-Speicher
- Ethernet-, USB- und serielle Schnittstellen
- Kompatibel mit gängigen SPS-Protokollen
- Lüfterloses Design
- Echtzeituhr (RTC)
- VNC-Server für Fernzugriff
- SD-Karten-Slot (unterstützt SD- und SDHC-Karten)
- Weiter Temperaturbereich
Technische Details
Spannungsversorgung
24 VDC +/-20 %; 1,5 A bei 24 VDC
Anschluss über steckbare 3-polige Klemmleiste
Schnittstellen
COM1: RS232 / RS485 2-/4-Draht
COM3: RS485 2-Draht
RS485-Schnittstellen sind MPI-fähig bis 187.500 Baud (nicht gleichzeitig)
Größe Anzeige
9,7″ bis 15″
Schutzart
Frontseite IP65, Nema 4 Indoor
Umgebungstemperatur
Betrieb: 0 °C bis +55 °C
Lager: -20 °C bis +60 °C
Weitere Informationen zu Standard HMI unter www.wachendorff-prozesstechnik.de
EasyBuilder Pro: kostenlose Software für einfache und schnelle Projektierung der Hardware www.wachendorff-prozesstechnik.de/easybuilder-pro
- Maschinen- und Anlagenbau: ideal als Bedieneinheit für Maschinen und Anlagen
- Visualisierung und Steuerung in der Lüftungs- und Klimatechnik
- Umsetzung von HMI-Client-Lösungen im Bereich Industrie 4.0
- Wäge- und Verpackungssysteme
- Darstellung und Bedienung von Web-Visualisierungen
- Für Fernwartungszwecke
- Maschinen-, Anlagen-und Gebäudeautomation sowie Erneuerbare Energien
Die XE Serie in Aktion: Design und Performance vereint
Höchstleistung & modernes Design
HMI der XE-Serie: Premium-Visualisierung für anspruchsvolle Maschinen
Die XE Serie wurde für Maschinen entwickelt, bei denen die Bedienoberfläche ein zentrales Qualitätsmerkmal ist. Erleben Sie die Kombination aus brillanter Optik, intuitiver Bedienung und starker Performance.
Brillante Displaytechnologie
Das hochauflösende Display der XE Serie liefert gestochen scharfe Bilder, lebendige Farben und einen großen Betrachtungswinkel. Die kapazitive Echtglas-Oberfläche sorgt nicht nur für ein hochwertiges Erscheinungsbild, sondern ermöglicht auch eine präzise und intuitive Multi-Touch-Bedienung mit Gesten wie Wischen oder Zoomen.
High-Speed-Performance
Der leistungsstarke Prozessor in Kombination mit einem dedizierten Grafikbeschleuniger sorgt für eine außergewöhnlich flüssige Performance. Komplexe Visualisierungen, hochaufgelöste Grafiken und schnelle Seitenwechsel werden ohne Verzögerung dargestellt, was ein direktes und angenehmes Bedienerlebnis sicherstellt.
Elegantes und robustes Design
Die durchgehende Glasfront verleiht der XE Serie ein modernes und elegantes Aussehen, das jede Maschine aufwertet. Gleichzeitig ist das Design äußerst robust, kratzfest und dank der fugenlosen Oberfläche besonders leicht zu reinigen. Dies macht die Serie zur perfekten Wahl für Anwendungen mit hohen Anforderungen an Design und Hygiene.
