Adapter für Sammelschienensystem 185Power & CrossBoard®
Basissystem Adapter EQUES® 185Power

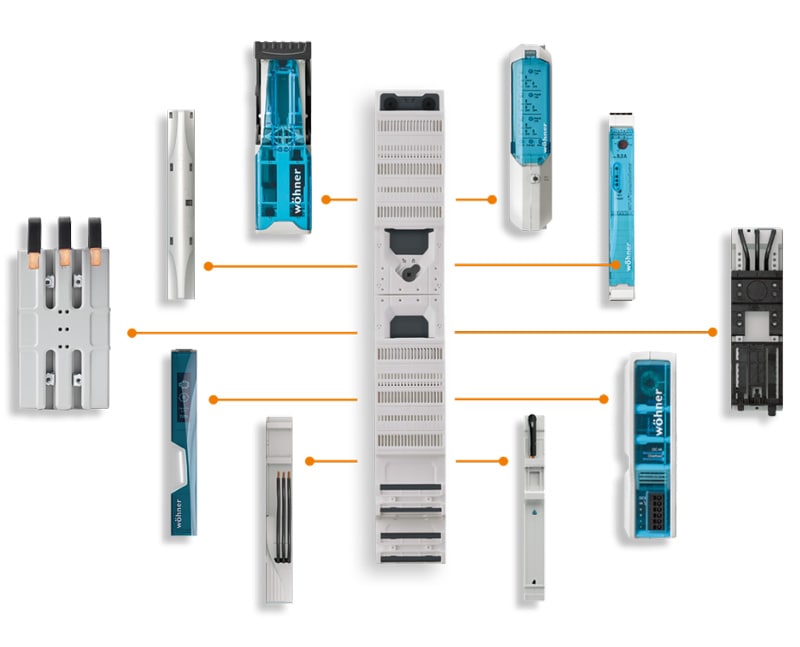

Flexibler Basissystem Adapter für alle 185Power System Komponenten
Der EQUES® 185Power Basissystem Adapter ist die universelle Schnittstelle zur Montage von handelsüblichen Reiheneinbaugeräten auf dem leistungsstarken 185Power Sammelschienensystem. Er ermöglicht die einfache und sichere Integration von beispielsweise Leitungsschutzschaltern, Schützen oder Relais direkt auf den Sammelschienen. Mit seiner werkzeuglosen Montage und der hohen Flexibilität bei der Geräteauswahl ist der EQUES® 185Power die ideale Lösung, um die Vorteile des Basissystems mit Standard-Automatisierungskomponenten zu kombinieren.
Wichtigste Merkmale
- Intelligenter Basissystem Adapter für 185Power System
- Zur Montage sämtlicher 185Power Komponenten
- 3 Stromwandler integrierbar
- Werkzeuglose und schnelle Montage
- Hohe Flexibilität bei der Gerätewahl
- Sichere und berührungsgeschützte Kontaktierung
- Kompaktes und modulares Design
- Zur Verbindung mit CrossBoard®-Produkten geeignet
- Für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
Eigenschaften & Vorteile
- Spart Montageplatten und Verdrahtung
- Reduziert die Installationszeit
- Ermöglicht kompakte und übersichtliche Aufbauten
- Hohe Packungsdichte im Schaltschrank
- Einfache Erweiterbarkeit
- Sicherer Betrieb
- Schienenträger überbaubar (sowohl in Systemen mit als auch ohne Crosslink Berührungsschutzabdeckungen)
Weitere
Leistungsmerkmale
- Geeignet für Reiheneinbaugeräte bis 63 A
- Adapterbreite 50 mm
- Für 3-polige Systeme
- Berührungsschutz IP20
- Vormontierte Anschlussleitungen
- Klick-Mechanismus für sicheren Halt
Technische Details
Bemessungsstrom
bis 63 A
System
185Power
Schnittstellen
CrossLink®
Ausführung
Klemm- oder Schraubkontaktierung
- Maschinen- und Anlagenbau
- Erneuerbare Energien (z.B. Wechselrichter)
- Aufbau von Steuerungs- und Schutzabgängen
- Energieverteilung in der Industrie
- Infrastrukturprojekte (z.B. Rechenzentren)
EQUES® 185Power Basissystem Adapter: Machen Sie Ihr CrossBoard® intelligent
EQUES® 185Power Basissystem Adapter: Maximale Flexibilität für Ihr Hochstromsystem
Kombinieren Sie die Stärke des Systems mit der Vielfalt des Marktes
Der EQUES® 185Power Adapter schlägt die Brücke zwischen dem leistungsstarken 185Power Basissystem und der riesigen Auswahl an Standard-Reiheneinbaugeräten. Er gibt Ihnen die Freiheit, genau die Komponenten zu wählen, die Sie für Ihre Anwendung benötigen, ohne auf die Vorteile eines sicheren und kompakten Sammelschienenaufbaus zu verzichten.
Werkzeuglose Schnellmontage
Der Adapter wird einfach werkzeuglos auf die Sammelschienen des 185Power Systems aufgerastet. Dies gewährleistet eine sichere, vibrationsfeste Befestigung und eine zuverlässige elektrische Kontaktierung in einem einzigen Arbeitsschritt, was die Montagezeit erheblich verkürzt.
Freiheit bei der Gerätewahl
Auf der integrierten Hutschiene des Adapters können Sie Reiheneinbaugeräte verschiedenster Hersteller und Funktionen montieren. Ob Leitungsschutzschalter, Fehlerstromschutzschalter oder Hilfsschütze – Sie haben die freie Wahl und sind nicht an einen Hersteller gebunden.
Kompakter und
sicherer Aufbau
Durch die direkte Montage auf der Sammelschiene entfällt die Notwendigkeit für separate Montageplatten und die aufwändige Eingangsverdrahtung der Geräte. Dies führt zu einem extrem kompakten, übersichtlichen und berührungsgeschützten Aufbau Ihrer Energieverteilung.
