Autorisierter Partner des Marktführers für Sammelschienensystemtechnik

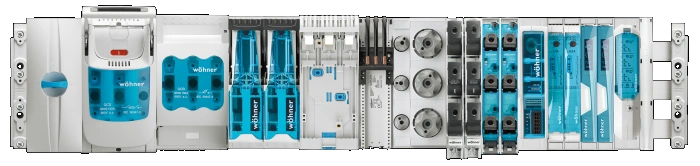

60 mm Sammelschienensystem mit 200 mm Bauhöhe
SYSTEMWECHSEL OHNE KONSTRUKTIONSÄNDERUNG
Ihr Bauraum bleibt,
wie er ist
Ihr bisheriges 60-mm-System braucht mehr Platz auf der Montageplatte? Das System 60Classic von Wöhner bleibt bei exakt 200 mm und ersetzt Ihr bestehendes System 1:1.
200 MM
Bauhöhe
3.200 A
Belastbarkeit
IEC + UL 508
Zulassungen
LIEFERBAR
langfristig
das Problem
Mehr Bauhöhe. Mehr Aufwand.
Eine Bauhöhe über 200 mm betrifft bei einem freigegebenen Serienaufbau nicht nur ein einzelnes Bauteil. Die Aufteilung der Montageplatte ist neu zu planen, Bohrbilder und Eplan-Daten sind zu überarbeiten, Prüfnachweise nach IEC 61439 erfordern eine erneute Freigabe – bei gleichzeitig laufender Serienfertigung.
Der daraus entstehende Aufwand bindet Konstruktionskapazität, Prüfressourcen und verzögert die Serienfreigabe eines Systems, das bislang uneingeschränkt funktioniert hat.

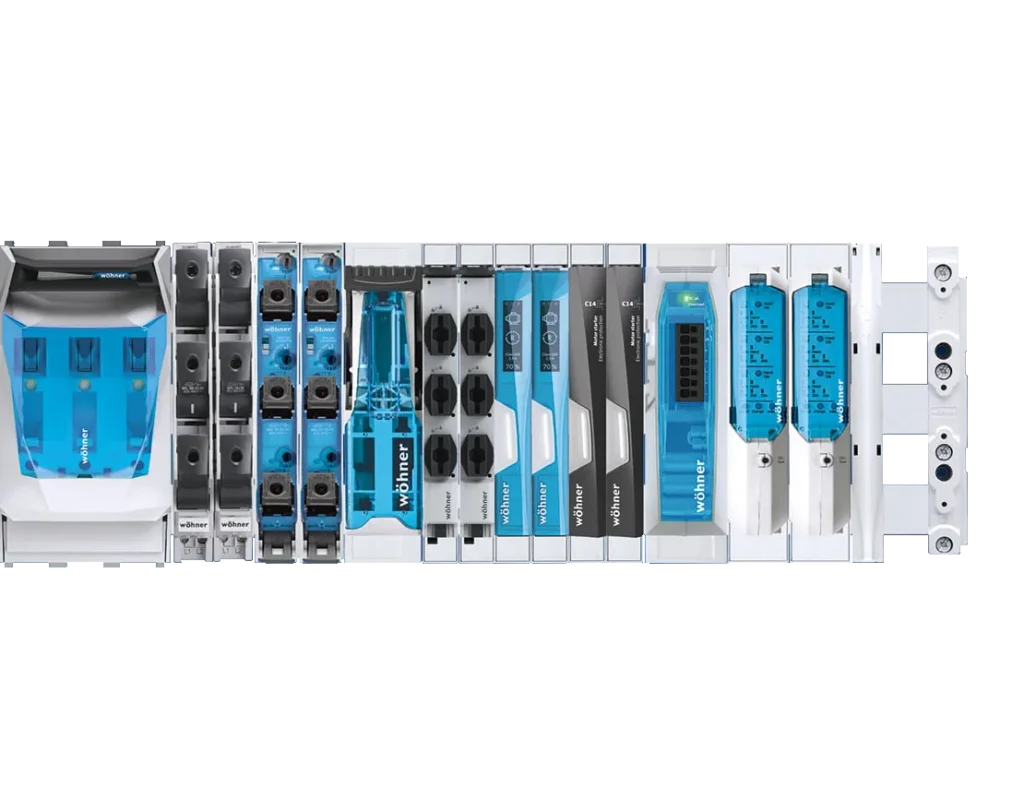

Die Lösung: System 60Classic von Wöhner
Gleiche Bauhöhe. Weniger Aufwand.
DIREKTVERGLEICH
Was sich ändert - und was nicht
UL 508 für den nordamerikanischen Markt
Ein System. Zwei Zielmärkte.
UL 508 Systemaufbau
Class J 30–400 A
Class CC
AWG / MCM bis 600 MCM
IEC 61439
Der Prozess
In vier Schritten zur Stückliste
Fachkompetenz trifft auf persönlichen Service
Wer wir sind
Wir sind ein Full-Service-Partner für Elektrotechnik mit über 35 Jahren Erfahrung und mehr als 9.000 Kunden im Maschinen-, Anlagen- und Schaltanlagenbau.
Unser Portfolio geht über die Sammelschienentechnik hinaus: Schaltgeräte, Motorstarter, Mess- und Stromwandlertechnik, Schaltschrankzubehör und Klimatisierung. Bei einem Systemwechsel ist das der entscheidende Unterschied — Sie haben einen Ansprechpartner für alles, was am Sammelschienensystem hängt, statt fünf verschiedene Lieferanten koordinieren zu müssen.
Außerdem sind wir Wöhner Vertretung für international bewährte Systemtechnik.
Maßgeschneiderte Fachberatung
Wir bieten Ihnen nicht nur das Produkt, sondern eine Beratung, die auf Ihre spezifischen Projekte zugeschnitten ist. Ob es um Sammelschienensysteme oder komplexe Lösungen im Bereich Energietechnik geht, unser Team steht Ihnen mit fundiertem Wissen zur Seite.
Persönliche Betreuung ohne Warteschleifen
Bei SCHIELE-VOLLMAR landen Sie in keiner anonymen Warteschleife. Sie haben einen festen Ansprechpartner, der Sie persönlich betreut und Sie bei technischen Fragen unterstützt. Kurze Entscheidungswege sind bei uns Standard. Das Team steht Ihnen mit fundiertem Wissen zur Seite.
Schnelligkeit durch regionale Nähe
Dank unserer tiefen Verwurzelung in der Region und unserer eigenen Lagerhaltung sind wir flexibel. Wenn es brennt, sind wir schnell bei Ihnen oder liefern die benötigten Teile ohne Umwege direkt aus unserem Bestand.
Häufige Fragen
Was Sie vor dem Umstieg wissen sollten
Können wir unser bisheriges 60-mm-Sammelschienensystem 1:1 ersetzen?
Ja. Das System 60Classic von Wöhner hat eine Bauhöhe von exakt 200 mm und einen Schienenmittenabstand von 60 mm — Ihr Bauraum auf der Montageplatte bleibt damit unverändert.
Auf Komponentenebene gleichen wir jede Position Ihrer bestehenden Stückliste einzeln ab und ordnen ihr die passende Entsprechung zu: Schienenträger, Abdeckungen, Geräteadapter, NH-Sicherungstechnik, Anschlusstechnik. In der Praxis lassen sich nahezu alle gängigen Schaltschrankaufbauten direkt übertragen. Sie erhalten von uns eine kommentierte Gegenüberstellung, in der jede Zeile nachvollziehbar zugeordnet ist.
Müssen wir unsere Konstruktion und die Eplan-Daten anpassen?
Das Wöhner Design-In-Team unterstützt Sie bei der Überarbeitung Ihrer Unterlagen. Zum Wöhner Service Design-In
Wie lange dauert die Umstellung?
Für den Stücklistenabgleich benötigen wir je nach Umfang zwei bis zehn Arbeitstage, eine erste Einschätzung erhalten Sie innerhalb kürzester Zeit.
Der Gesamtzeitraum hängt von Ihren internen Freigabeprozessen ab, nicht von uns. Typischer Ablauf: Bestandsaufnahme und Abgleich in der ersten Woche, Musterlieferung für den Probeaufbau in der zweiten bis dritten Woche, danach Ihre interne Freigabe durch Konstruktion und Qualitätssicherung. Die meisten Kunden sind innerhalb von vier bis sechs Wochen serienbereit.
Ist das System langfristig verfügbar?
Ja. Das System 60Classic ist ein etabliertes, aktiv gepflegtes Programm von Wöhner und bleibt weiterhin lieferbar.
Genau das ist bei Produktlebenszyklen von fünf bis sieben Jahren im Maschinen- und Anlagenbau der entscheidende Punkt. Eine Umstellung lohnt sich nur, wenn das neue System die gesamte Laufzeit Ihrer Baureihe übersteht — inklusive Ersatzteilversorgung für Anlagen, die bereits im Feld sind. Als langjähriger Wöhner-Partner stimmen wir Verfügbarkeiten und Abrufmengen direkt mit dem Hersteller ab.
Wie hoch ist die Belastbarkeit des Systems?
Das System 60Classic ist bis 3.200 A einsetzbar und deckt damit den Bereich vom Steuerungsschrank bis zur Niederspannungshauptverteilung ab.
Sie können Kupferschienen von 12 x 5 mm bis 30 x 10 mm einsetzen, für höhere Ströme stehen Spezialprofilschienen mit bis zu 1.600 mm² Querschnitt zur Verfügung. Die Auslegung im konkreten Fall hängt von Umgebungstemperatur, Schienenanordnung und Stützabständen ab — das prüfen wir gemeinsam mit Ihnen.
Ist das System für den Export in die USA zugelassen?
Ja. Das System 60Classic erfüllt die Anforderungen der UL 508, nahezu alle Komponenten verfügen sowohl über IEC- als auch über UL-Zulassung.
Für den nordamerikanischen Markt stehen Sicherungsunterteile nach Class J von 30 A bis 400 A sowie Halter für Sicherungen nach Class CC gemäß UL und CSA zur Verfügung. Die Anschlusstechnik ist mit AWG- und MCM-Bemaßung bis 300 mm² beziehungsweise 600 MCM verfügbar. Praktisch bedeutet das: eine Konstruktion und eine Stückliste für zwei Zielmärkte.
Sie können Kupferschienen von 12 x 5 mm bis 30 x 10 mm einsetzen, für höhere Ströme stehen Spezialprofilschienen mit bis zu 1.600 mm² Querschnitt zur Verfügung. Die Auslegung im konkreten Fall hängt von Umgebungstemperatur, Schienenanordnung und Stützabständen ab — das prüfen wir gemeinsam mit Ihnen.
Passen unsere vorhandenen Schaltgeräte auf das System?
In aller Regel ja. Das System 60Classic ist herstelleroffen und bietet Geräteadapter sowie Geräteträger für Schalt- und Schutzgeräte aller führenden Hersteller.
Die Adapterauswahl reicht von 16 A bis 630 A und umfasst Motorstarter-Kombinationen, Kompaktleistungsschalter, Sicherungslasttrennschalter und Direktabgänge. Welche Adapter Sie konkret benötigen, ergibt sich aus dem Stücklistenabgleich — dabei prüfen wir jedes Ihrer eingesetzten Geräte einzeln.
Ist das System in 4- und 5-poliger Ausführung verfügbar?
Ja. Neben der klassischen 3-poligen Ausführung sind 4- und 5-polige Systemaufbauten möglich, inklusive der zugehörigen Schienenträger und Abdeckungen.
Vierpolige Systeme werden häufig aus Gründen der elektromagnetischen Verträglichkeit gewählt, fünfpolige dort, wo N- und PE-Leiter mitgeführt werden sollen. Beachten Sie: Mit steigender Polzahl verändert sich die Systemhöhe. Der Wert von 200 mm bezieht sich auf den 3-poligen Aufbau — also auf die Konfiguration, die in den meisten Schaltschränken verbaut ist.
Wie ist der Berührungsschutz ausgeführt?
Das System verfügt über einen durchgängigen Berührungsschutz nach IPxxB, sowohl an den Sammelschienen selbst als auch an Adaptern und Anschlusstechnik.
Bodenwannen, Abdeckprofile und die fingersichere Ausführung der Adapter sorgen dafür, dass im bestückten Zustand keine spannungsführenden Teile zugänglich sind. Das vereinfacht Wartungsarbeiten und die Abnahme nach IEC 61439 erheblich.
Können wir das System vor der Serienumstellung testen?
Ja. Wir können Ihnen Baugruppen und Bauteile bemustern.
Was brauchen Sie von uns, um zu starten?
Im einfachsten Fall genügt Ihre aktuelle Stückliste. Ein Foto des Schaltschrankaufbaus oder die Zeichnung reichen für eine erste Einschätzung ebenfalls aus.
Hilfreich, aber nicht zwingend erforderlich sind Angaben zu Bemessungsstrom, Polzahl, eingesetzten Schaltgeräten und Zielmärkten. Wenn Ihnen Unterlagen fehlen, klären wir das im Gespräch — dafür gibt es unsere Ingenieure.
Beliefern Sie auch kleine Stückzahlen?
Ja. Wir beliefern vom Ein-Mann-Steuerungsbau bis zum international tätigen Konzern, ohne Mindestabnahmemengen.
