KOMPAKTE STROMVERSORGUNG FÜR INDUSTRIELLE BASISSYSTEME

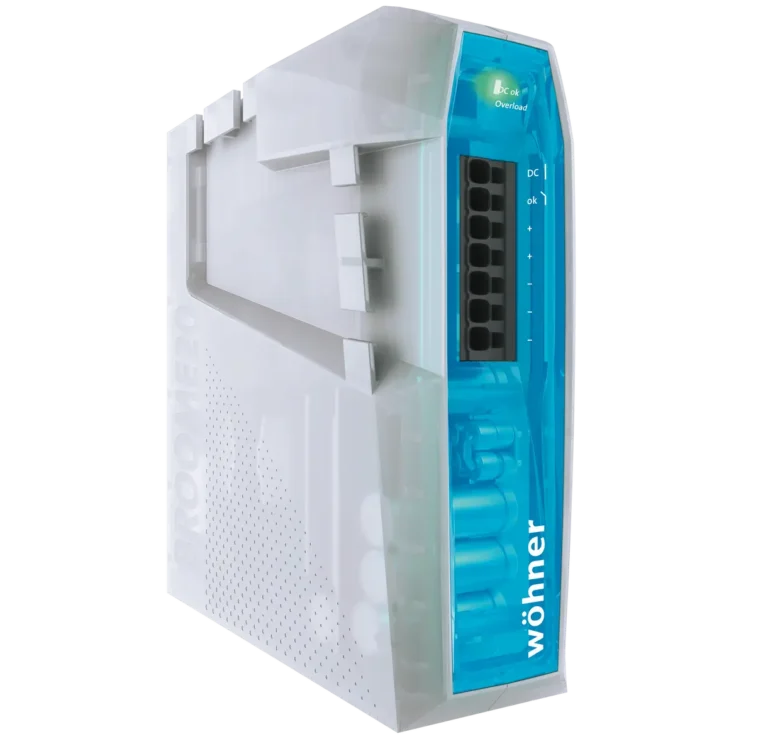

20 A Netzteil BROOME20®
Zuverlässige Verteilung von 24 V Hilfsenergie im Schaltschrank
Das leistungsstarke Dreiphasen-Netzteil BROOME20® bietet eine hocheffiziente Lösung für die zuverlässige Verteilung von 24-V-Hilfsenergie in modernen Schaltschränken. Mit einer extrem kompakten Baubreite von nur 49,5 mm spart dieses 20 A Netzteil wertvollen Platz auf allen gängigen Wöhner-Basissystemen. Die innovative Konstruktion erlaubt eine direkte mechanische Befestigung und elektrische Kontaktierung in einem einzigen, werkzeuglosen Arbeitsschritt über die bewährte CrossLink-Schnittstelle. Ein herausragender Wirkungsgrad von über 96% minimiert die Verlustleistung und reduziert die thermische Belastung im Schaltschrank erheblich, was die Lebensdauer aller verbauten Komponenten nachhaltig verlängert. Durch den integrierten elektronischen Schutz erübrigt sich zudem der Einsatz einer separaten, vorgeschalteten Primärsicherung, was den Planungsaufwand minimiert und die Systemkosten senkt.
Wichtigste Merkmale
- Dreiphasiges 20 A Netzteil mit CrossLink-Technologie
- Kompakte Bauform mit einer Breite von nur 49,5 mm
- Herausragender Wirkungsgrad von über 96%
- Direktkontaktierung auf allen gängigen Wöhner Systemen
- Verzicht auf eine separate primärseitige Vorsicherung
- Integrierter elektronischer Kurzschlussschutz mit automatischem Neustart
- Paralleler und serieller Betrieb zur flexiblen Leistungsskalierung
- Werkzeuglose Schnappmontage für schnelle Installation und Wartung
- Intelligenter Selbstschutz bei Kurzschluss mit automatischem Neustart
Eigenschaften & Vorteile
- Maximale Platzersparnis im Schaltschrank durch minimierte Gehäusebreite
- Signifikante Reduzierung von Montagefehlern durch werkzeuglose Kontaktierung
- Geringere Verlustleistung schont die Systemumgebung und spart Energiekosten
- Zuverlässiger Schutz vor Überlast und Kurzschluss erhöht die Betriebssicherheit
- Wegfall der Vorsicherung reduziert Planungsaufwand und Materialkosten
- Langlebige Konstruktion durch die Verwendung hochwertigster Bauteile
Weitere
Leistungsmerkmale
- Kontinuierlicher Nennstrom von 20 A bei 24 V Ausgangsspannung
- Dynamischer Boost auf bis zu 30 A für 5 s
- Kurzzeitiger Peak Strom von bis zu 20 A für 15 ms
- Sicheres Auslösen nachgeschalteter Leitungsschutzschalter durch hohen Impulsstrom
- Umfassendes thermisches Management zur Vermeidung von Hotspots
- Statusanzeige über gut sichtbare LEDs direkt an der Gerätefront
Technische Details
Eingangsspannungsbereich
380 V bis 500 V AC dreiphasig
Nenn-Ausgangsleistung
24 V DC bei 20 A kontinuierlich
Wirkungsgrad
Größer als 96 Prozent bei Volllast
Verlustleistung
16,9 W bei voller Systembelastung
- Versorgung von elektronischen Schaltgeräten und Motorstartern
- Hilfsstromversorgung für präzise Messtechnik und Sensorik
- Einsatz im klassischen Maschinenbau und der Fabrikautomatisierung
- Anwendung in der chemischen Industrie und der Prozessautomatisierung
- Integration in Energieverteilungsanlagen und Smart Grid Loesungen
- Nutzung in Logistiksystemen und Förderanlagen
Erleben Sie die Welt der Energieverteilung mit dem CrossBoard® - Nahtlose Integration des 20 A Netzteil BROOME20®
INTELLIGENTE ENERGIEVERTEILUNG FÜR DIE AUTOMATISIERUNG
Smarte Systemintegration nach höchsten Industriestandards
Die Einbindung des BROOME20® in die Wöhner-Systemwelt ermöglicht eine durchgängige und zukunftssichere Schaltschrank-Stromversorgung. Durch die Einhaltung strenger internationaler Normen wie IEC 61010 und UL 61010 ist das Dreiphasen-Netzteil weltweit einsatzbereit und bildet die perfekte Basis für automatisierte Fertigungsprozesse und moderne Infrastrukturen.
Nahtlose CrossLink-Integration
Das 20 A Netzteil klickt sich werkzeuglos auf das CrossBoard, das System 30Compact oder das System 60Classic auf. Mechanische Befestigung und elektrische Kontaktierung erfolgen prozesssicher in nur einem Schritt. Das spart erhebliche Montagezeiten im Schaltschrankbau und schließt Verdrahtungsfehler vollständig aus.
Intelligenter Kurzschlussschutz
Durch den integrierten elektronischen Schutz ist das Gerät bei Überlast oder Kurzschluss absolut sicher. Nach einer Störung leitet das System einen intelligenten automatischen Neustart ein. Eine separate, vorgeschaltete Primärsicherung ist dank dieser Schutzelemente nicht erforderlich.
Dreifacher Peak-Boost
Für das zuverlässige Starten schwerer induktiver oder kapazitiver Lasten stellt das Netzteil kurzzeitig einen massiven Boost-Strom bereit. Der Nennstrom von 20 A kann für 5 Sekunden auf 30 A und für 15 Millisekunden auf bis zu 60 A gesteigert werden. Dies sichert auch das schnelle Auslösen von Leitungsschutzschaltern.
